Mullhyttans sporthall

Vad händer med ljudsystemet när ridåväggen går ner?

Systemet växlar automatiskt från helsal till två självständiga zoner. Varje hallhalva får egen mikrofon, Bluetooth-källa, lokal ljudingång, volymstyrning, högtalarzon och hörslingezon.

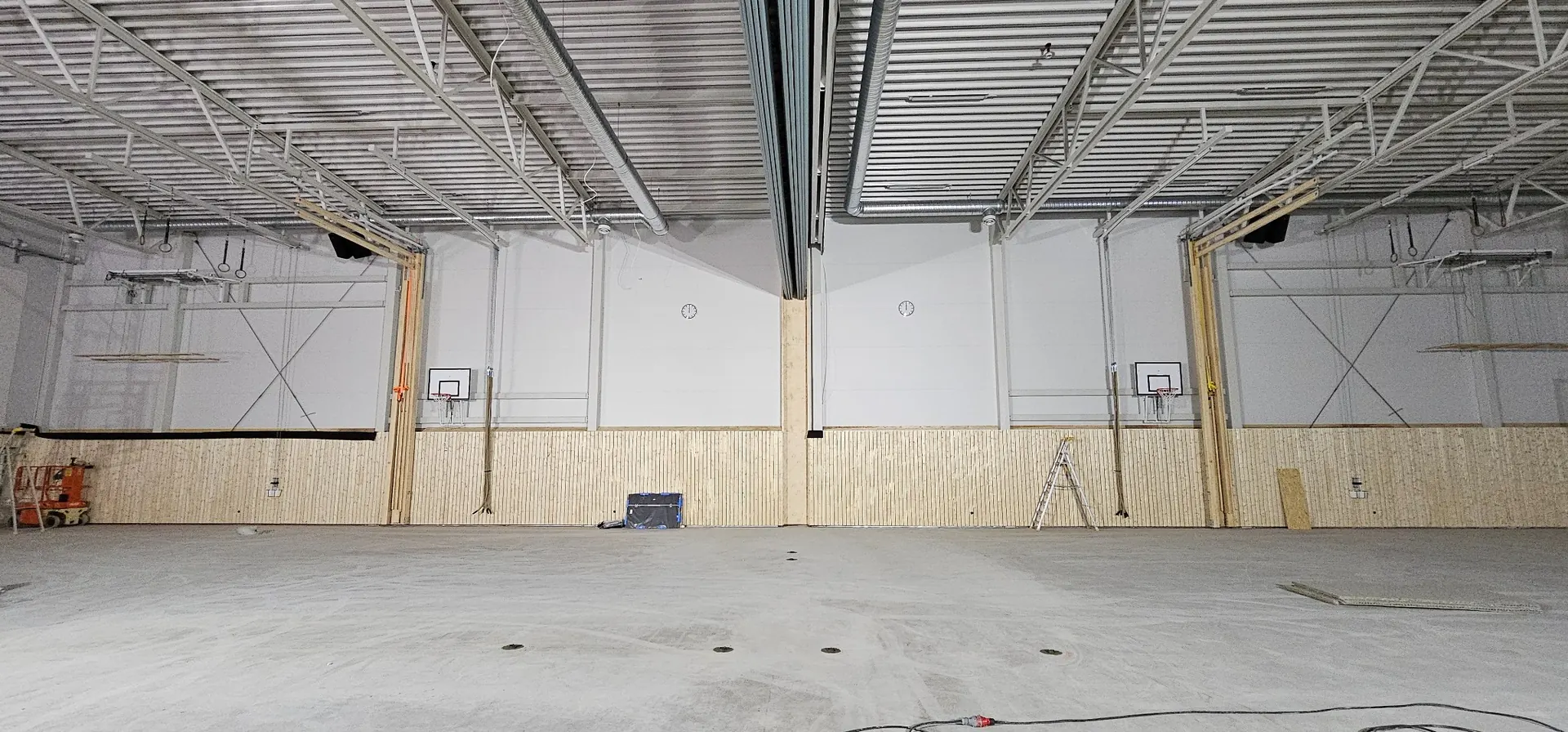

Mullhyttans sporthall kan användas som en gemensam helsal eller delas i två planhalvor med ridåvägg. Om rummet delas fysiskt men fortfarande har samma musik, mikrofon och volym överallt är det fortfarande ett enda rum ur teknisk synvinkel. Den begränsningen byggdes bort i projekteringen.

När ridåväggen går ner delas ljudsystemet automatiskt. Två helt olika aktiviteter kan pågå samtidigt med egna källor och nivåer. När ridån öppnas återgår anläggningen till helsalsläge. Användaren ska inte behöva förstå signalrouting; ridåväggen förändrar rummet och tekniken följer efter.

Bose ControlSpace EX-1280 är den centrala processorn. Den hanterar mikrofoner, lokala ljudkällor, Dante-signaler, de två hallzonerna, volymstyrning, EQ, routing, filter, delay, limiter, hörslingans programmatning och växlingen mellan delad hall och helsal. EX-1280 har 12 analoga mikrofon-/linjeingångar, åtta analoga utgångar och 64 × 64 Dante.

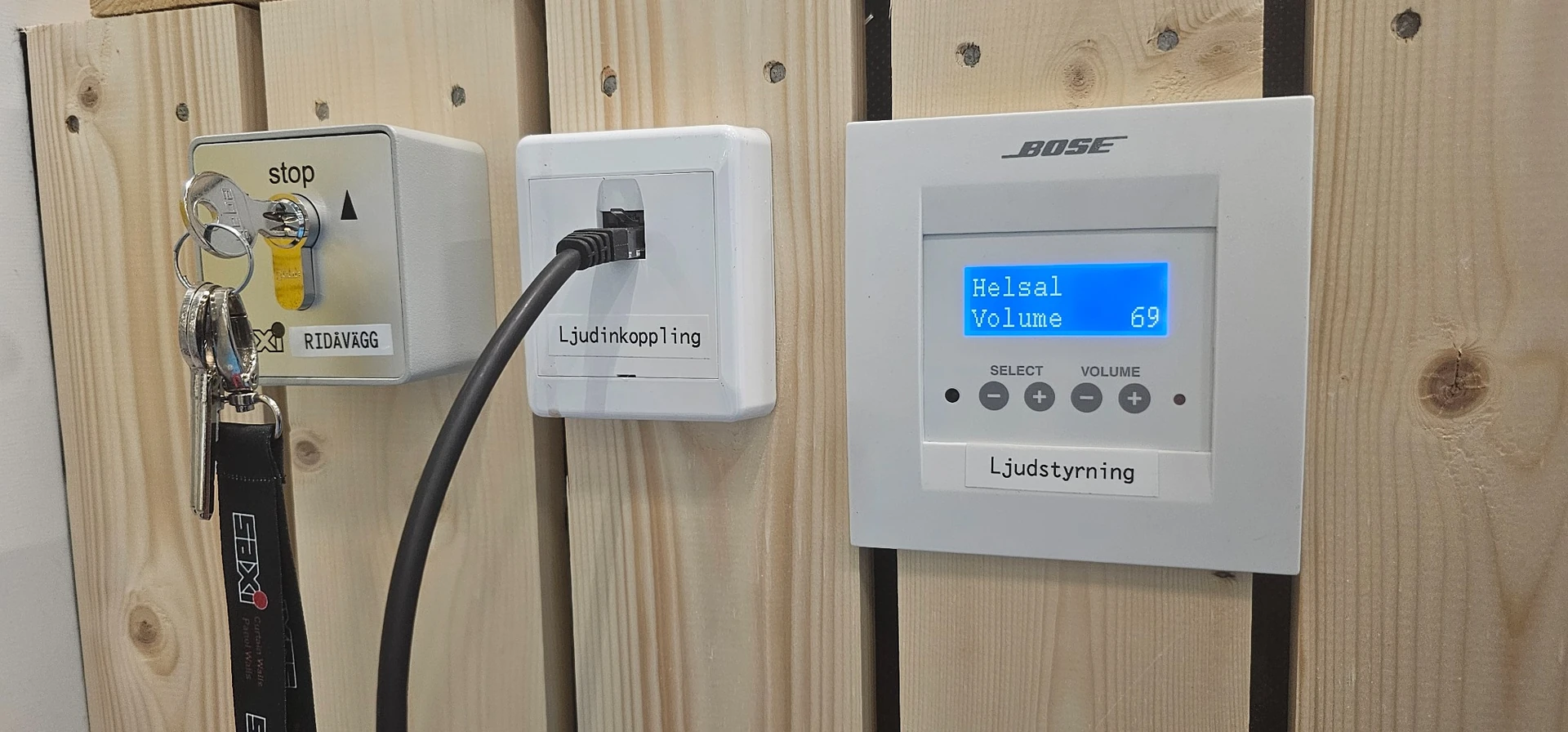

Varje hallhalva har en egen Bose CC-16. I helsalsläge visar styrningen funktioner för hela hallen och i delat läge arbetar respektive panel med sin zon. En idrottslärare, tränare eller föreningsledare behöver därför inte förstå Dante, DSP eller signalmatriser för att höja ljudet eller välja rätt källa.

Två handhållna Sennheiser EW-D 835-S ger trådlöst tal. De används bland annat vid idrottsundervisning, speaker, matcher, cuper, skolarrangemang, prisutdelningar och föreningsaktiviteter. I helsalsläge kan mikrofonerna användas över hela hallen och när lokalen delas hör de till respektive hallzon. Systemet installerades med extern antennlösning så att radioförbindelsen projekteras för det område där användaren faktiskt ska kunna röra sig. Sennheiser anger 134 dB dynamiskt omfång och 1,9 ms systemlatens för EW-D.

Två Dante AVIO Bluetooth-adaptrar ger en lokal Bluetooth-källa på varje sida. Adaptrarna strömförsörjs via PoE och fungerar som nätverksanslutna ljudenheter. Hall A kan därför spela en musikkälla samtidigt som hall B använder en annan. För användaren är det Bluetooth; bakom kulisserna transporteras signalen digitalt över Dante till Bose-processorn och vidare till rätt zon.

Hallen har dessutom två lokala inkopplingspunkter för extern ljudkälla eller mixer via Dante. Det gör att vardagsanvändningen kan vara enkel utan att lokalen blir begränsad när en match, cup, skolavslutning, uppvisning, DJ eller annan produktion behöver mer avancerad teknik.

Dante binder ihop den stora byggnaden. Flera digitala ljudkanaler kan transporteras över AV-nätverket i stället för att varje källa behöver en egen lång analog kabel till teknikracket. Ingångarna kan placeras där användarna befinner sig och routing kan anpassas i systemet när behoven förändras.

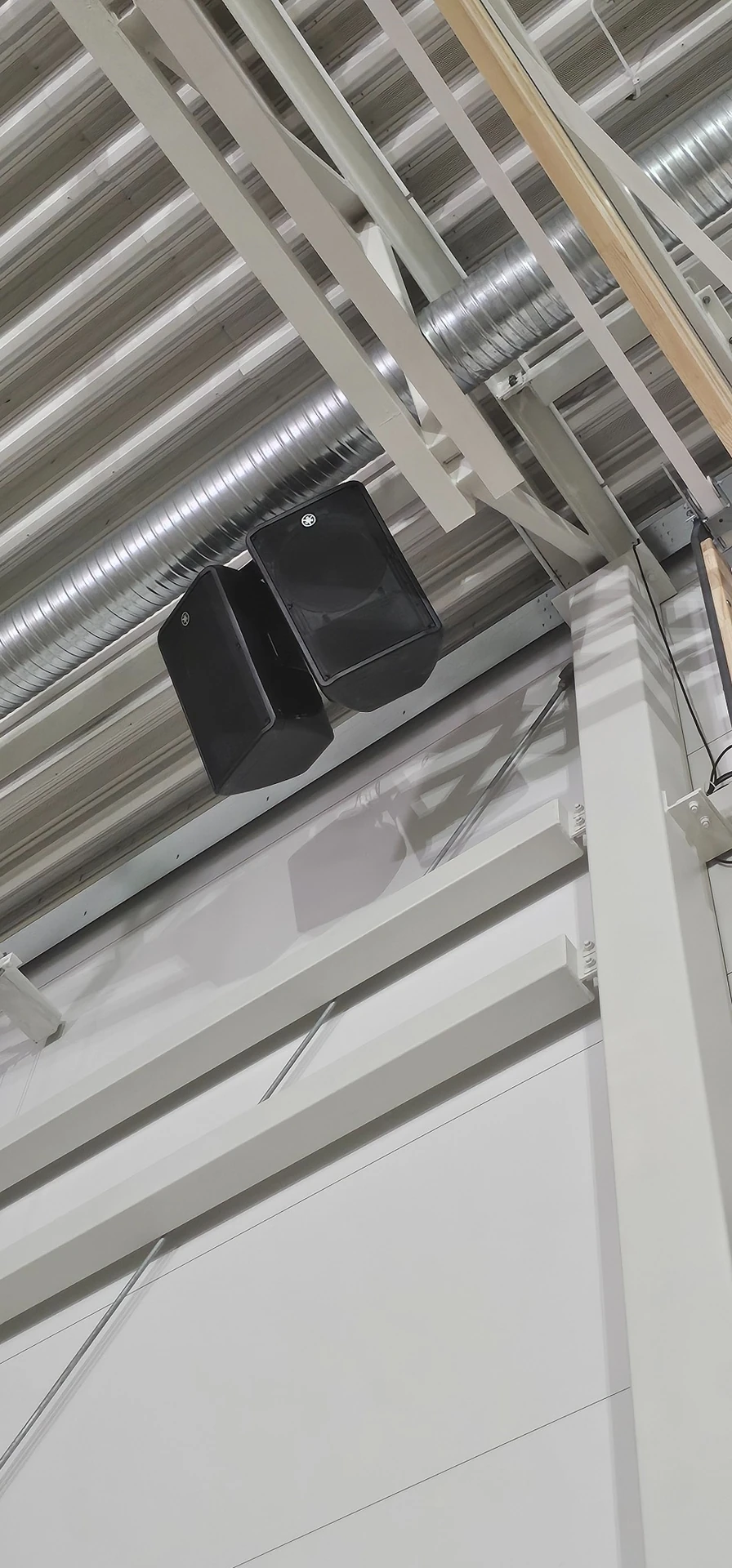

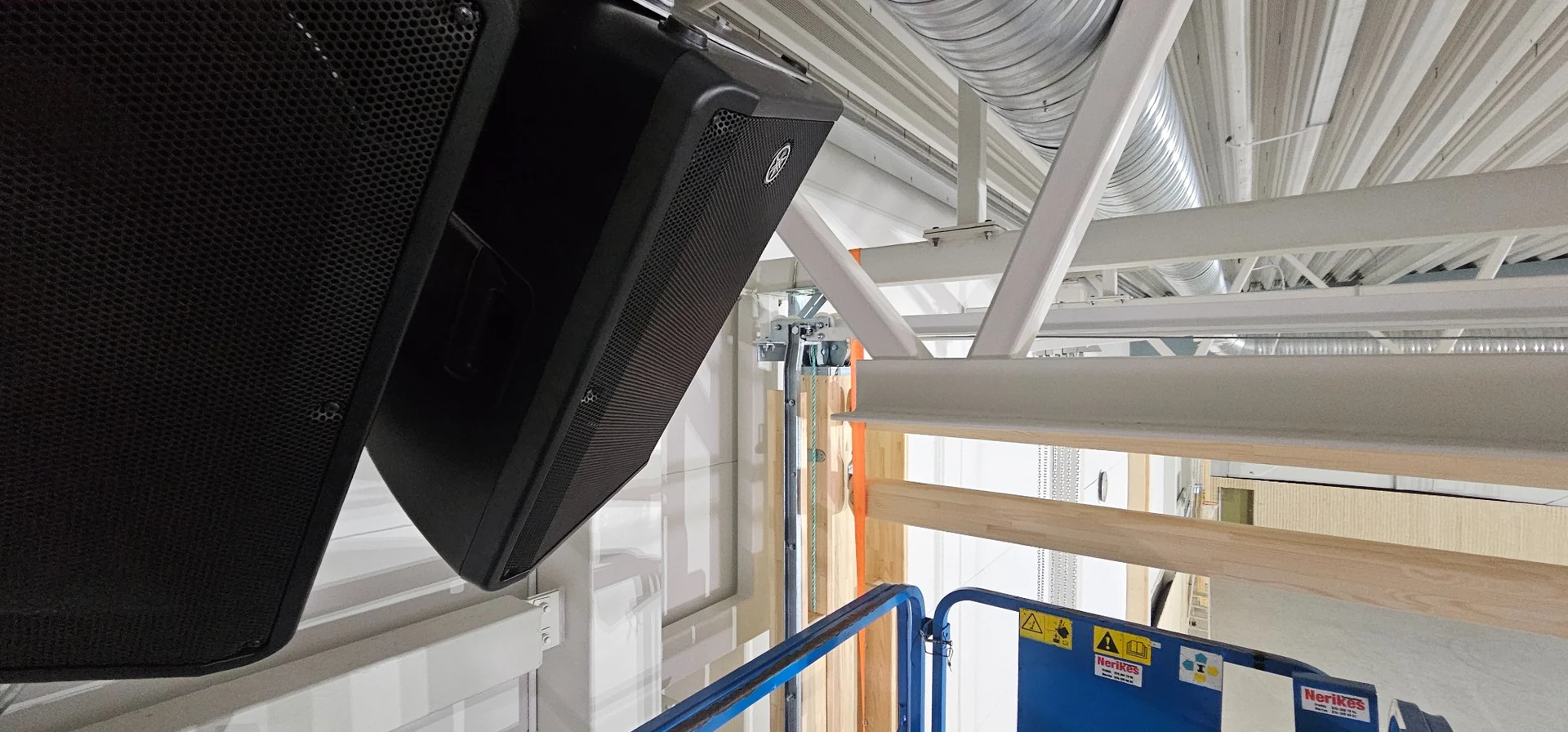

De fyra Yamaha CBR15 drivs av ett Yamaha PX8. Yamaha anger 2 × 800 W vid 8 ohm och 2 × 1050 W vid 4 ohm, med inbyggda funktioner för bland annat PEQ, delningsfilter, filter, delay och limiter. I Mullhyttan ligger den övergripande logiken i Bose-processorn medan PX8 levererar effekten till högtalarna.

Ljudanläggningen är också integrerad med byggnadens brandlarm. När brandlarmet aktiveras mute:as ordinarie musik, mikrofoner och andra programkällor automatiskt så att de inte konkurrerar med byggnadens säkerhetsfunktioner.

Hur byggs en avancerad AV-lösning in i en större entreprenad?

Björkholms El ansvarade för den övergripande entreprenaden och AVAB gick in som AV-specialist med projektering, produktval, DSP, Dante, mikrofoner, hörslinga, programmering, driftsättning, inmätning och dokumentation.

AVAB:s kund i projektet var Björkholms El i Örebro. Det är ett vanligt upplägg i nyproduktion: elentreprenören ansvarar för den övergripande el- och installationsentreprenaden medan AVAB går in med specialistkompetens inom professionellt ljud, nätverksljud och hörslinga.

Mullhyttan visar värdet av att specialistkompetensen kommer in innan anläggningen är färdigbyggd. När AVAB bedömde att den ursprungliga FFU-lösningen inte skulle ge ett bra slutresultat kunde högtalarsystemet omprojekteras innan material och montage var låsta.

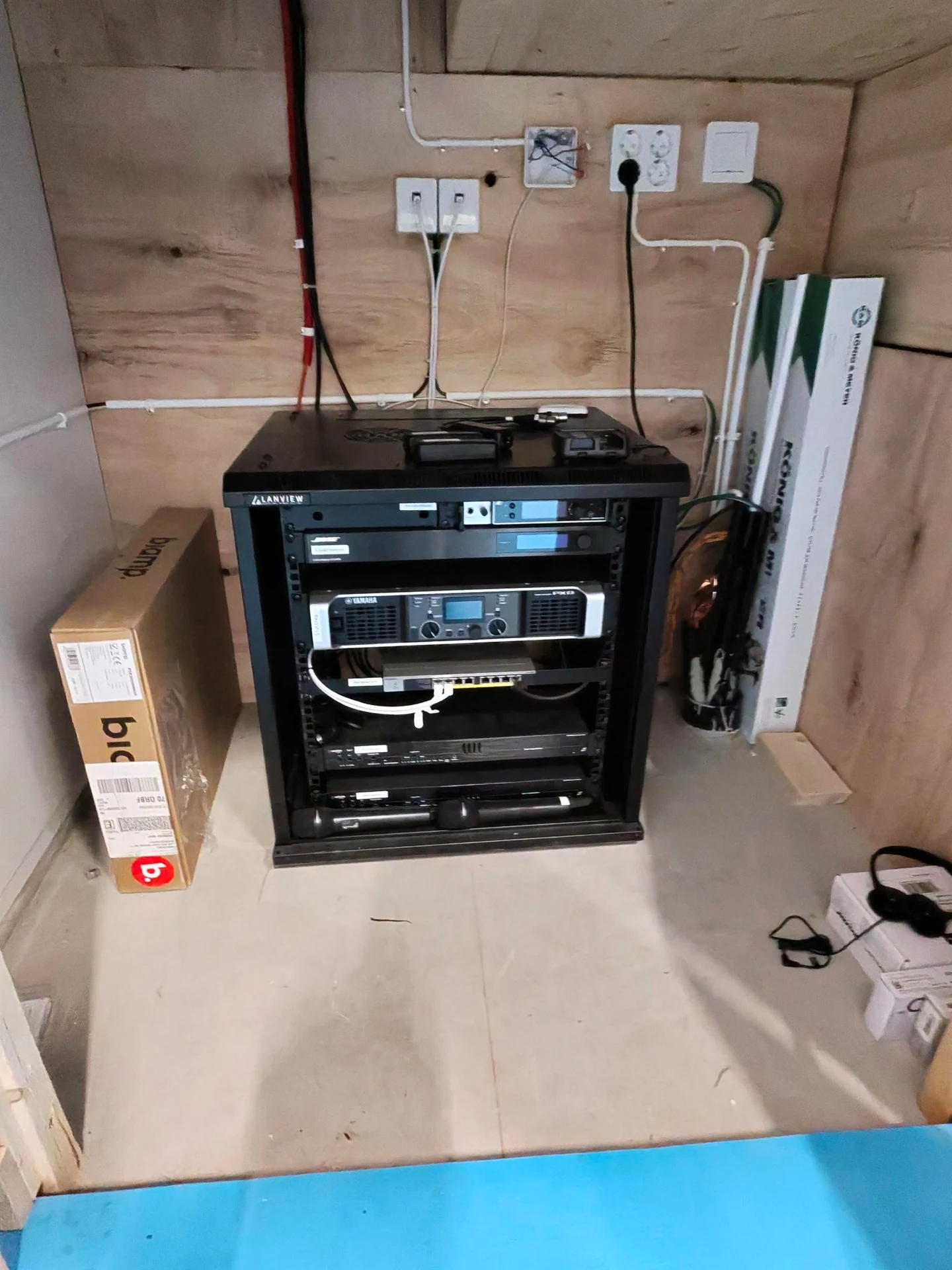

De centrala komponenterna är samlade i ett 12 HE golvstående teknikrack med bland annat Bose-processorn, Yamaha-förstärkningen, mottagare för de trådlösa mikrofonerna och nätverksutrustning. Racket är till för systemet och framtida service, inte för den dagliga användaren.

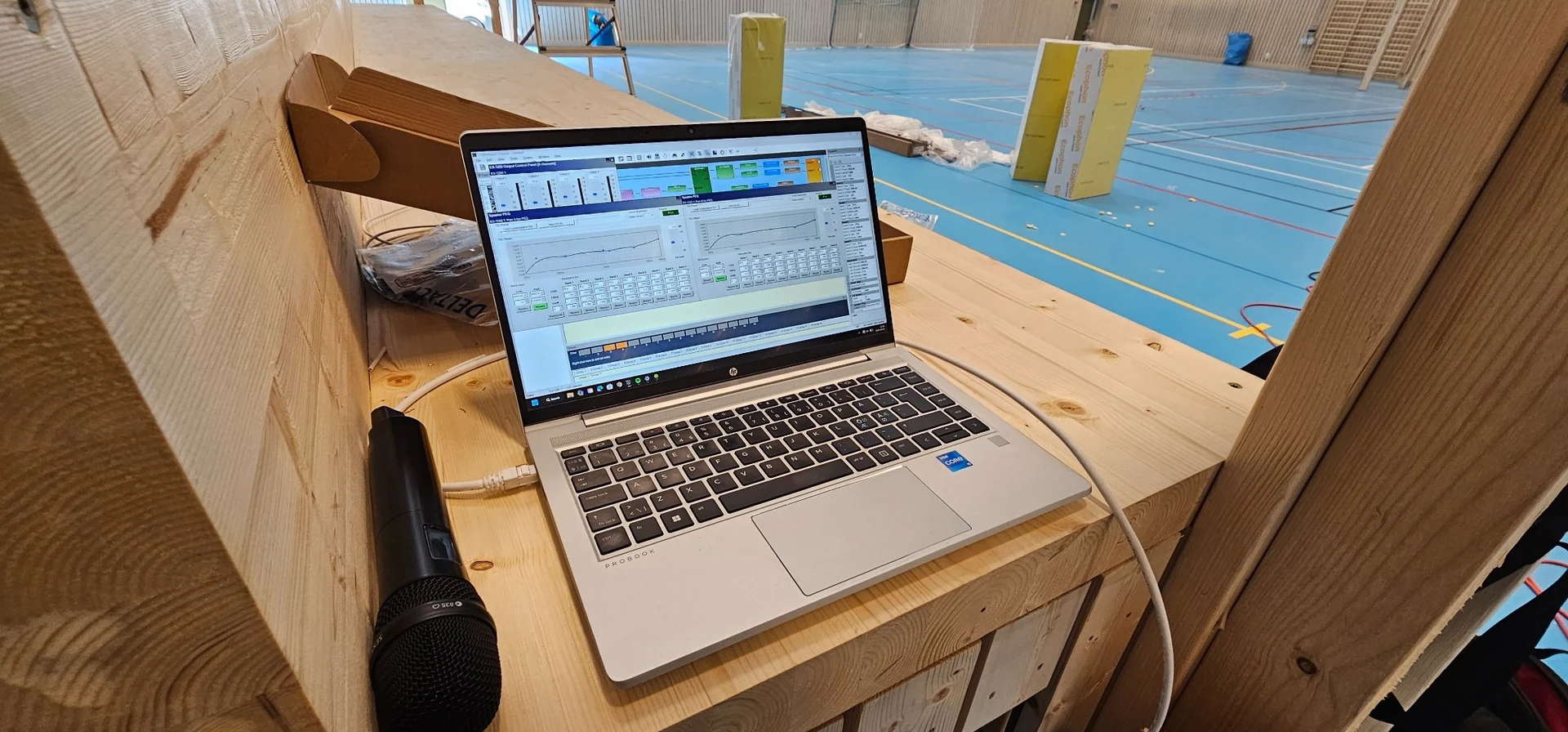

När högtalarna är monterade är anläggningen fortfarande inte färdig. Signalrouting, zonlogik, nivåer, EQ, filter, delay, limiter, mikrofoner, Bluetooth, Dante och högtalarsystem behöver programmeras, lyssnas igenom och funktionsprovas i den verkliga lokalen.

Ett permanent system ska också gå att förstå flera år senare. Därför omfattar leveransen dokumentation av apparater, nätverk, Dante-routing, systemkonfiguration och hörslingans verifiering. Systemfiler och konfigurationer sparas för framtida service och förändringar.

Varför måste hörslingan projekteras innan sportgolvet läggs?

Slingans geometri, metall i byggnaden och golvuppbyggnaden påverkar magnetfältet. När kopparfolien väl är inbyggd under flytspackel och sportgolv går installationen inte att flytta på samma sätt som en högtalare eller väggpanel.

Under sportgolvet ligger en projekterad SLS-hörslinga i två zoner med två Univox SLS-7. Den följer samma logik som högtalarsystemet: i helsal fungerar tillgänglighetslösningen över hela användningsområdet och när ridåväggen delar hallen följer hörslingans programmatning respektive hallhalva.

Tillgängligheten är alltså inte ett fristående system bredvid övrig AV. Den är en del av samma systemarkitektur. Den som lyssnar via hörapparatens T-läge ska få rätt program från rätt sida när lokalen delas.

Univox SLS använder segmenterade eller fasade slinglösningar för att skapa mer kontrollerad och jämn fältstyrka och minska överhörning jämfört med en enkel perimeterslinga. SLS-7 är avsedd för stora installationer och projektering och verifiering görs mot kraven i IEC 60118-4.

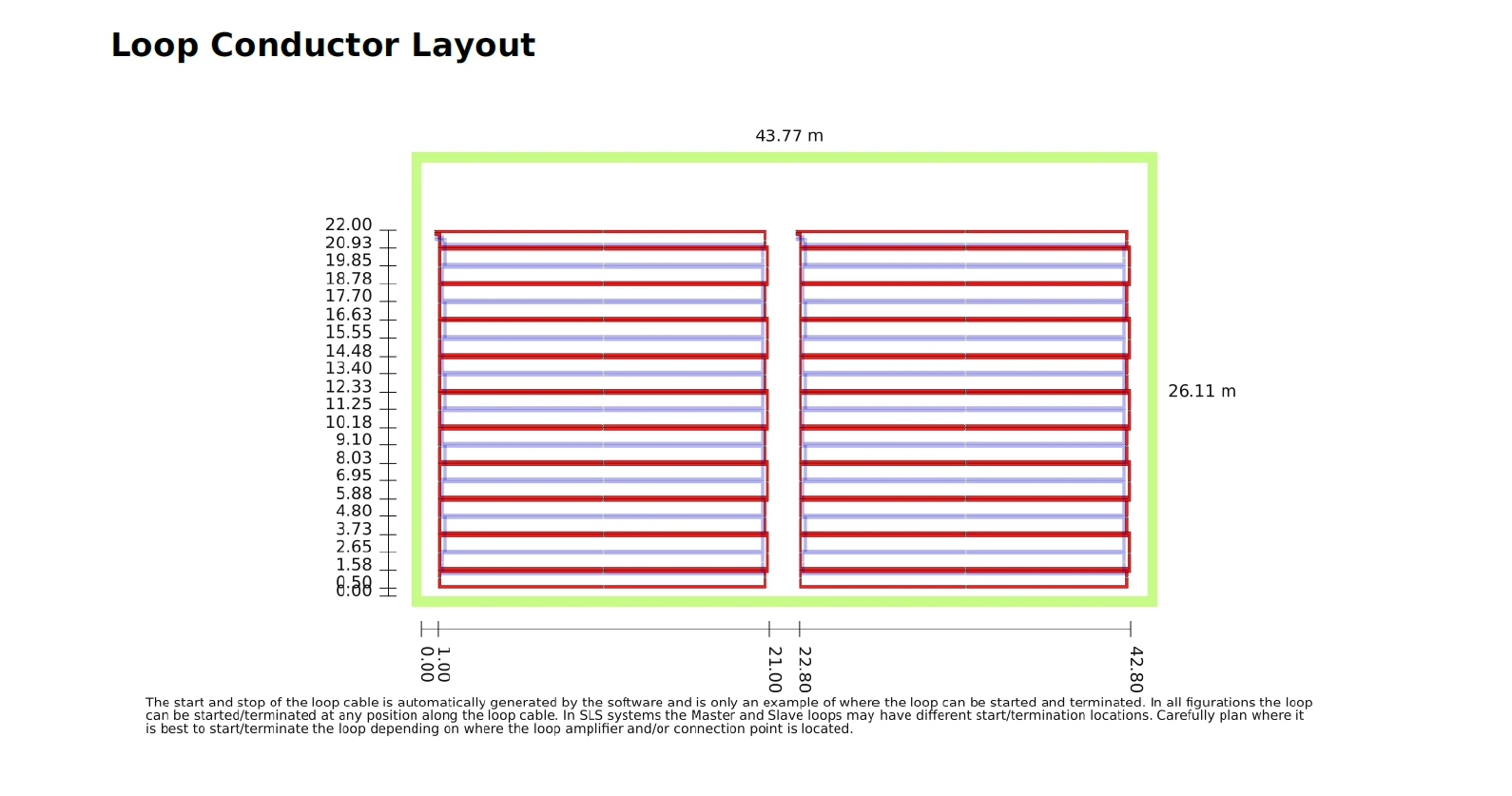

Arbetet började med att ledarmönstret projekterades i Univox Loop Designer. Den projekterade ytan är ungefär 43,8 × 26,1 meter och layouten delar upp ledarna över de två hallhalvorna i stället för att bara lägga en enda slinga runt lokalens ytterkant.

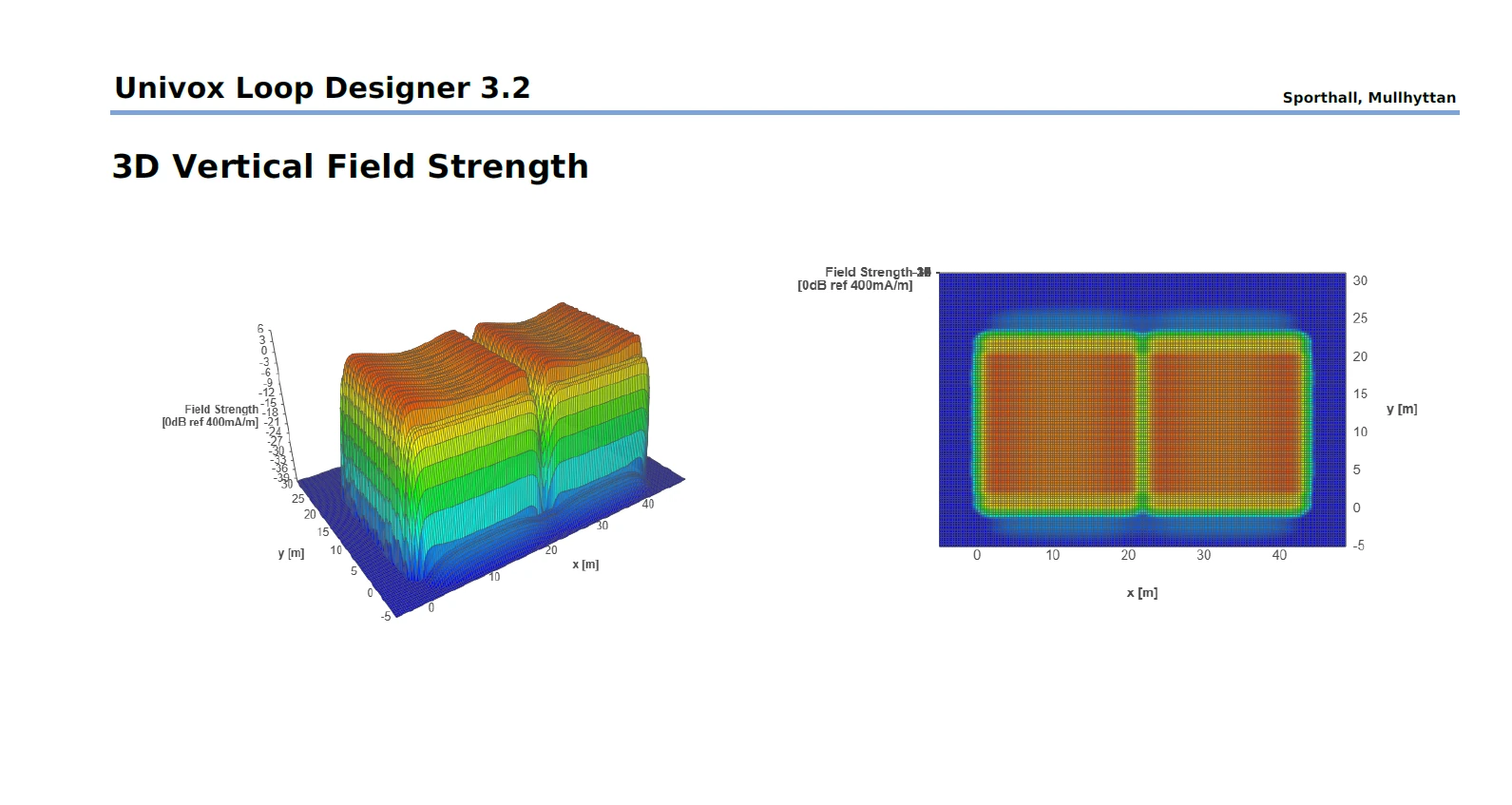

Därefter simulerades den beräknade magnetiska fältstyrkan. Värdet i simuleringen är att problem kan upptäckas innan någon ledare byggs in under golvet. Fel ska helst upptäckas i datorn, inte när flera lager golv redan ligger ovanpå installationen.

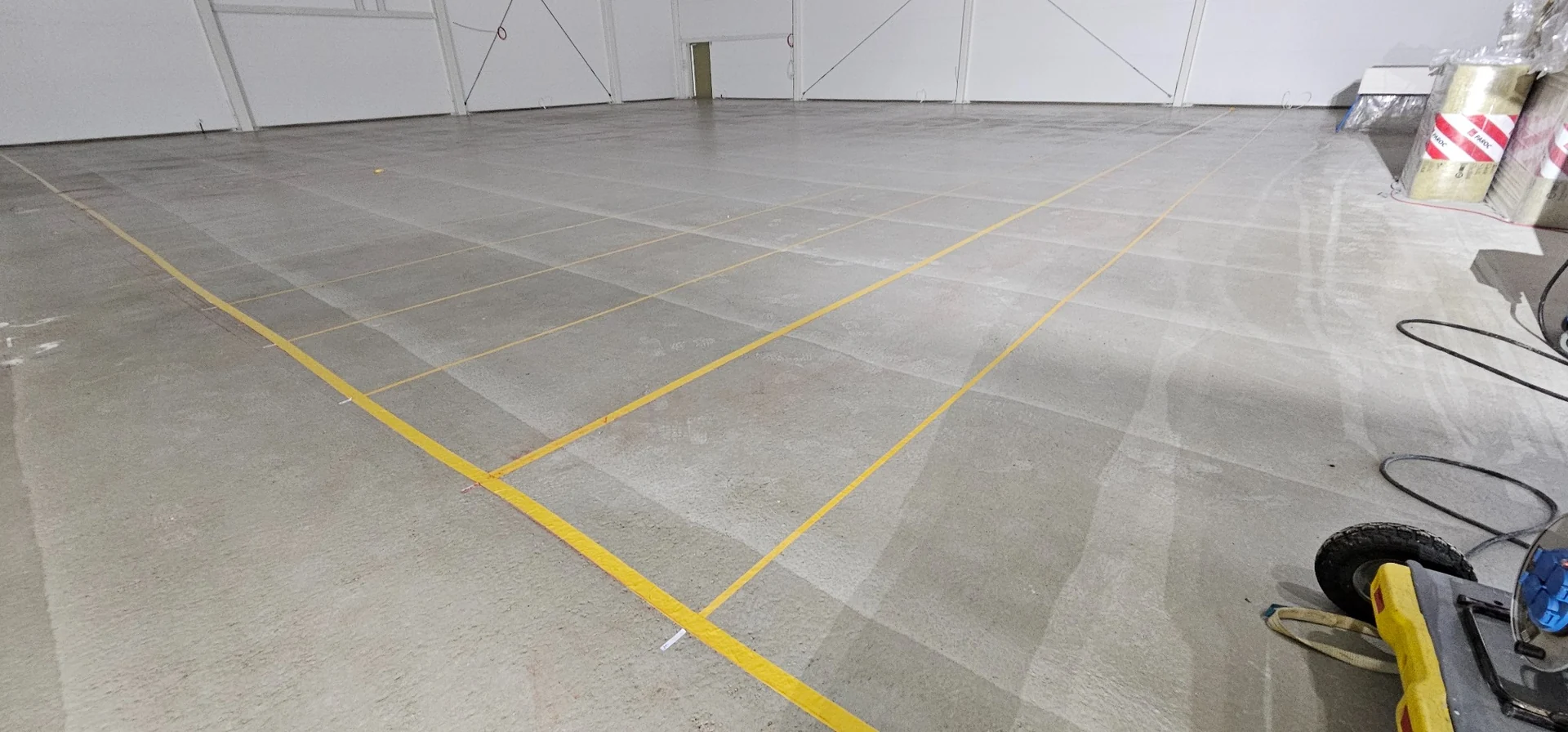

Den färdiga installationen omfattar 9,5 rullar kopparfolie à 200 meter, alltså cirka 1 900 meter slingledare. Slingans geometri mättes ut över betonggolvet och fixerades enligt det projekterade mönstret.

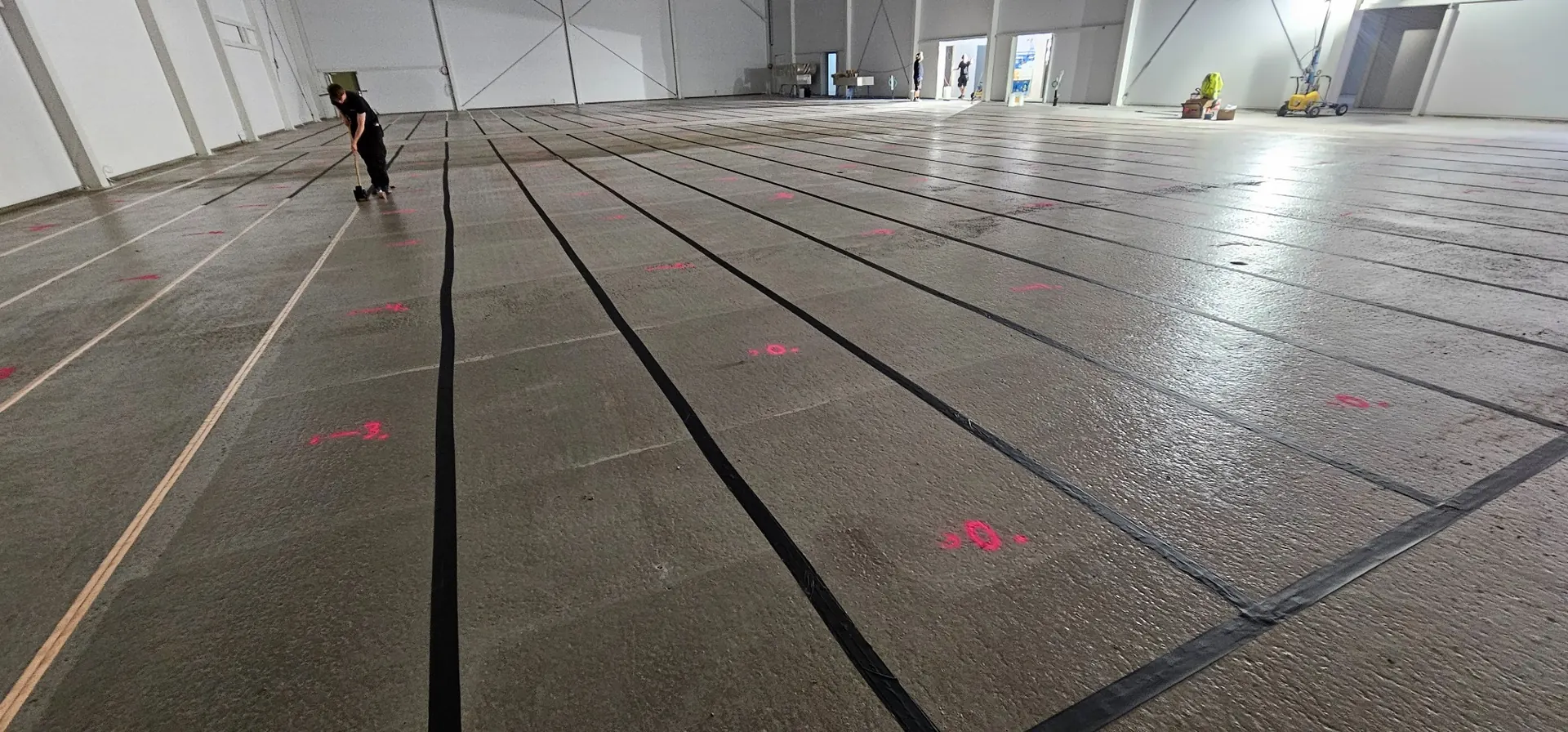

När kopparfolien låg rätt skyddades den med tejp inför resten av byggprocessen. Därefter byggdes flytspackling och sportgolv ovanpå. Nästan två kilometer ledare blev därmed en permanent och osynlig del av byggnadens tillgänglighet.

Hörslingeprojektering handlar också om byggnadsmaterial. I projektdokumentationen anges exempelvis att armeringsnät inte ska läggas över slingan. Metall och golvuppbyggnad behöver därför samordnas innan installationen stängs.

Slingförstärkarna får programmatning från den centrala ljudanläggningen, så mikrofoner och andra källor kan routas genom Bose EX-1280 till rätt högtalar- och hörslingezon. När systemets zon ändras följer även det tillgängliga ljudet samma logik.

En kabel under golvet är inte i sig ett bevis på att en hörslinga fungerar korrekt. Leveransen omfattar verifiering med dokumenterade mätpunkter, fältstyrka, frekvensgång och mätkarta enligt relevant standard. Testmottagare levererades också så att verksamheten kan göra enklare löpande funktionskontroller.

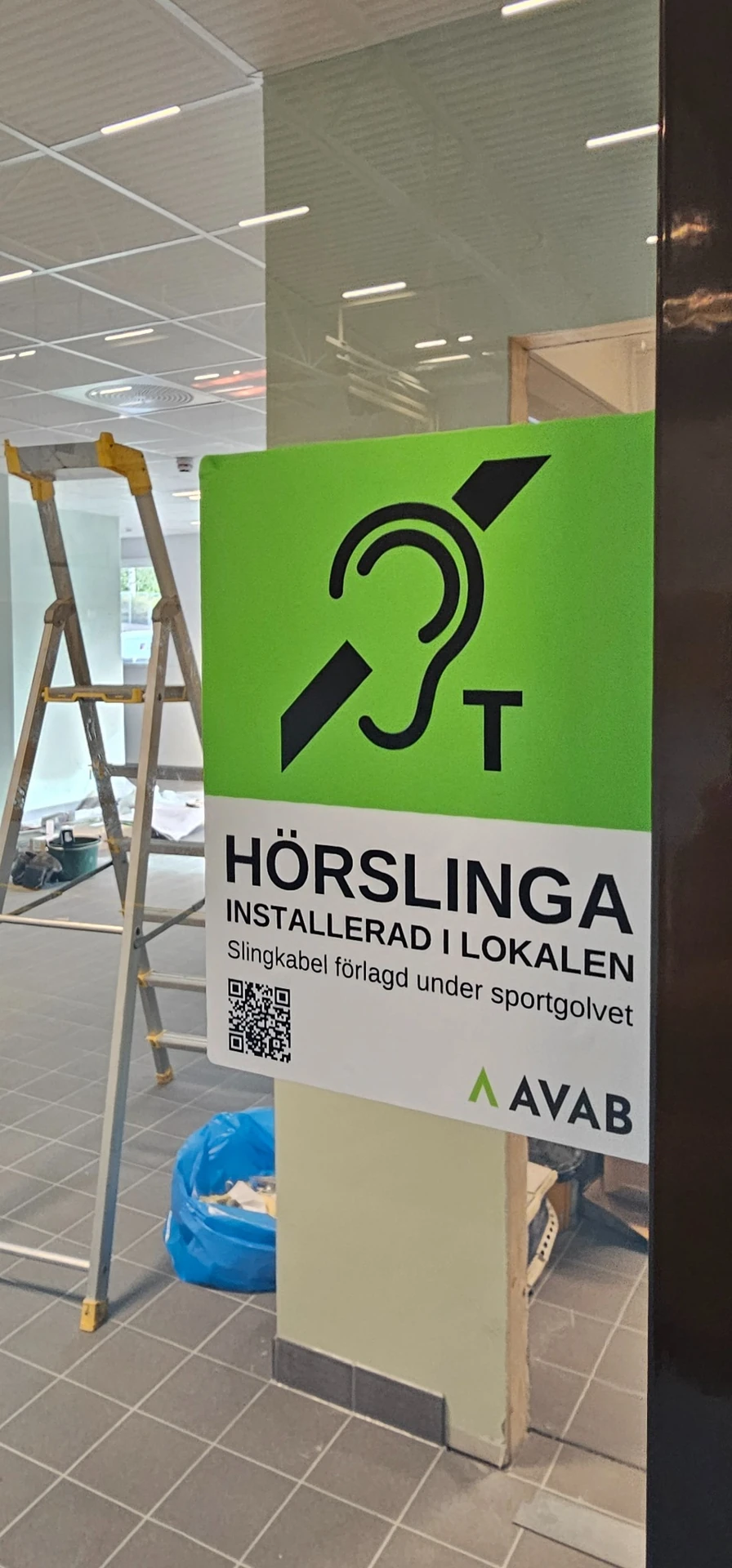

När hallen står färdig syns inte slingledarna. Därför monterades flera hörslingeskyltar så att användaren faktiskt får veta att funktionen finns. Projektering, simulering, kopparfolie, slingförstärkare, signalrouting och mätning ska i slutänden bli en tillgänglighetsfunktion som är enkel att upptäcka och använda.
