AV-nätverk måste planeras som en del av systemet
När ljud, kamera, styrning och bild går över nätverket blir switchar, kabelvägar, bandbredd och PoE en del av själva AV-funktionen. Ett nätverk som är tillräckligt för vanlig kontorsdata är inte automatiskt rätt dimensionerat för AV-over-IP eller många PoE-enheter.
- Bandbredd dimensionerad efter verklig trafik
- PoE-budget för anslutna enheter
- VLAN och segmentering där det behövs
- Multicast planerat för AV-over-IP
- Fiber där avstånd eller störmiljö kräver det
Rätt överföringsmedia beror på avstånd och funktion
För kopparnätverk är 100 meter normal maximal kanallängd. Längre sträckor eller behov av galvanisk separation löses ofta bättre med fiber.
Cat5e kan räcka för enklare gigabitbehov, medan Cat6 och Cat6a ger mer marginal beroende på hastighet, installation och framtida krav. Exakt val ska göras efter systemets trafik och den fysiska miljön.
- Koppar för kortare strukturerade nätverkssträckor
- Fiber för längre avstånd och störkänsliga miljöer
- Dokumenterade patch- och kabelvägar
- Rätt kontakt och terminering för vald lösning
Switchens effektbudget är lika viktig som antalet portar

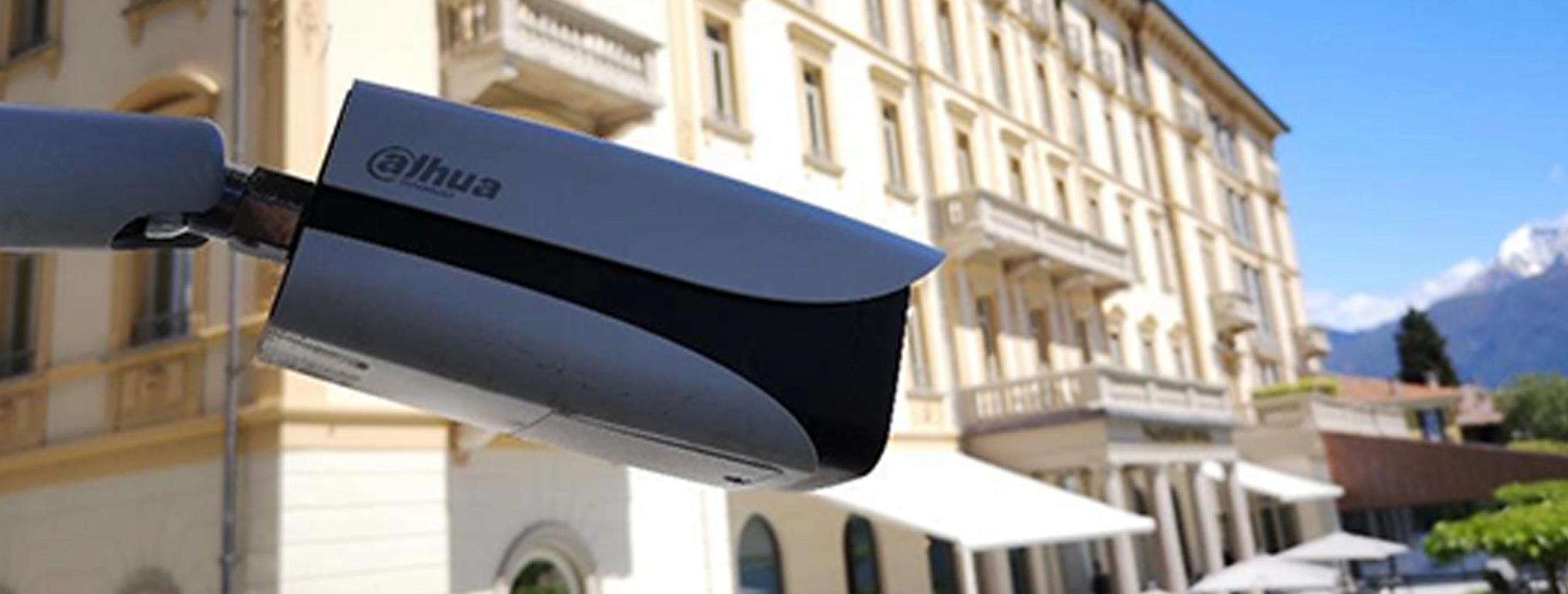

Kameror, touchpaneler, accesspunkter och andra AV-enheter kan strömförsörjas via PoE. Då måste switchens totala effektbudget räcka för samtliga anslutna enheter, inte bara antalet nätverksportar.
Kabelkvalitet, temperatur och buntning påverkar också installationen när mycket effekt distribueras över nätverkskabel.
- Inventera varje enhets PoE-klass och effektbehov
- Dimensionera total PoE-budget med marginal
- Kontrollera kabelkvalitet och installation
- Dokumentera vilka portar som försörjer kritiska enheter
Bild och ljud över nätverk ställer högre krav på designen
AV-over-IP distribuerar ljud och bild som nätverkstrafik över switchar. Det gör systemet skalbart, men innebär samtidigt att nätverket måste hantera rätt bandbredd och trafikflöden.
I större system behöver multicast, VLAN och switchkonfiguration planeras tillsammans med kundens IT så att AV-trafiken inte skapar problem för övriga delar av nätverket.
- Bandbredd efter antal källor och mottagare
- Multicast där plattformen kräver det
- VLAN och logisk segmentering
- Switchar med funktioner som matchar AV-plattformen
Nätverksljud kräver konsekvent struktur
Dante och AES67 används för att transportera ljud över IP i många professionella AV-system. Fördelen är flexibel routing mellan enheter, men stabil drift kräver att nätverket är korrekt konfigurerat.
Switchar, adressering, VLAN och dokumentation behöver därför behandlas som en del av ljudsystemet, inte som en separat eftertanke.
- Nätverksljud mellan DSP, förstärkare och andra enheter
- Logisk segmentering och tydlig namnstandard
- Dokumentation av signalvägar och nätverksstruktur
- Samordning med övrig AV- och IT-infrastruktur
AVAB och kundens IT behöver arbeta från samma nätverksplan
I projekt där AV-system använder kundens befintliga nätverk behöver ansvar, VLAN, IP-plan, switchkapacitet och behörigheter definieras tidigt.
AVAB kan ta fram kravbild och AV-underlag, medan kundens IT eller nätverksleverantör ansvarar för den del av infrastrukturen som ligger utanför AV-leveransen.
- Tydlig gränsdragning mellan AV och IT
- IP- och VLAN-planering
- Switch- och portkrav
- Test, märkning och dokumentation före överlämning
Lesjöfors AB – Dante och Q-SYS i konferenssystem
På Lesjöfors AB används Q-SYS tillsammans med AEC och Dante i konferensrummet. Det är ett konkret exempel på hur nätverksbaserat ljud och AV-system blir en del av samma tekniska plattform.
Se referensen Lesjöfors AB
Vanliga frågor om nätverk för AV
Korta svar om PoE, fiber, switchar och nätverksbaserad AV.
Hur lång får en nätverkskabel vara?
För kopparnätverk är 100 meter normal maximal kanallängd. Behövs längre sträckor används ofta fiber eller aktiv nätverksutrustning.
När behövs fiber?
Fiber är särskilt relevant vid längre avstånd, behov av galvanisk separation eller miljöer där elektriska störningar gör koppar mindre lämpligt.
Vad är PoE?
PoE innebär att nätverkskabeln även levererar ström till enheten. Switchens PoE-budget måste dimensioneras efter den totala effekten för alla anslutna enheter.
Vad är AV-over-IP?
AV-over-IP innebär att ljud och bild distribueras som nätverkstrafik över switchar i stället för genom enbart traditionella punkt-till-punkt-kablar.
Vad är Dante?
Dante är en nätverksbaserad teknik för professionell ljuddistribution över IP och används i många moderna AV-system.
Behöver AV-system eget VLAN?
Inte alltid, men i större eller mer komplexa installationer används ofta VLAN för att separera och strukturera AV-trafik. Lösningen ska samordnas med kundens IT.
Kan AVAB arbeta med vår befintliga IT-avdelning?
Ja. AVAB kan ta fram AV-krav, portbehov och nätverksunderlag och samordna lösningen med kundens IT eller nätverksleverantör.
