Säffle simhall

Samlad styrning för ljud, ljus och tillgänglighet

AVAB levererade, monterade och driftsatte en samordnad AV-lösning med Crestronstyrning, ljud, mikrofoner, hörslingor samt RGB- och DMX-belysning för Säffle simhalls många verksamhetsytor.

Utforska projektet Kontakta AVAB
Beställare Assemblin El AB
Slutkund Säfflebostäder AB
Plats Säffle, Värmland
Färdigställt December 2019
Miljö 50-meters simhall
Projektet på djupet

Från teknikrack till ljud, ljus och styrning i hela simhallen

Säffle simhall visar hur AVAB kombinerar systemintegration, installation och driftsättning i en publik anläggning där bassänger, relax, barnytor och café har olika behov men ska kunna hanteras som en sammanhängande helhet.

01 · Uppdrag och helhet

Hur skapades en gemensam AV-lösning för simhallens olika verksamhetsytor?

AVAB levererade, monterade och driftsatte en lösning där Crestronstyrning samlar ljud, belysning och hörslingor, samtidigt som varje del av anläggningen har teknik anpassad efter sin funktion.

En 50-metersbassäng, barnpool, multibassäng, relaxavdelning och café används på olika sätt. Tävlingsverksamhet och utrop ställer andra krav än avkoppling eller publik service, men personalen behöver ändå ett begripligt sätt att hantera anläggningen.

Uppdraget omfattade därför både den centrala systemstrukturen och installationer ute i verksamhetsytorna. AVAB:s arbete sträckte sig från teknikrack och inkopplingspunkter till högtalare, mikrofontäckning, hörslingor och styrd belysning.

Översikt över 50-metersbassängen och installerade högtalare i Säffle simhall

En stor bassängmiljö med flera funktioner

Översikten visar skalan på den publika anläggning där ljud och trådlösa mikrofoner ska fungera över stora ytor.

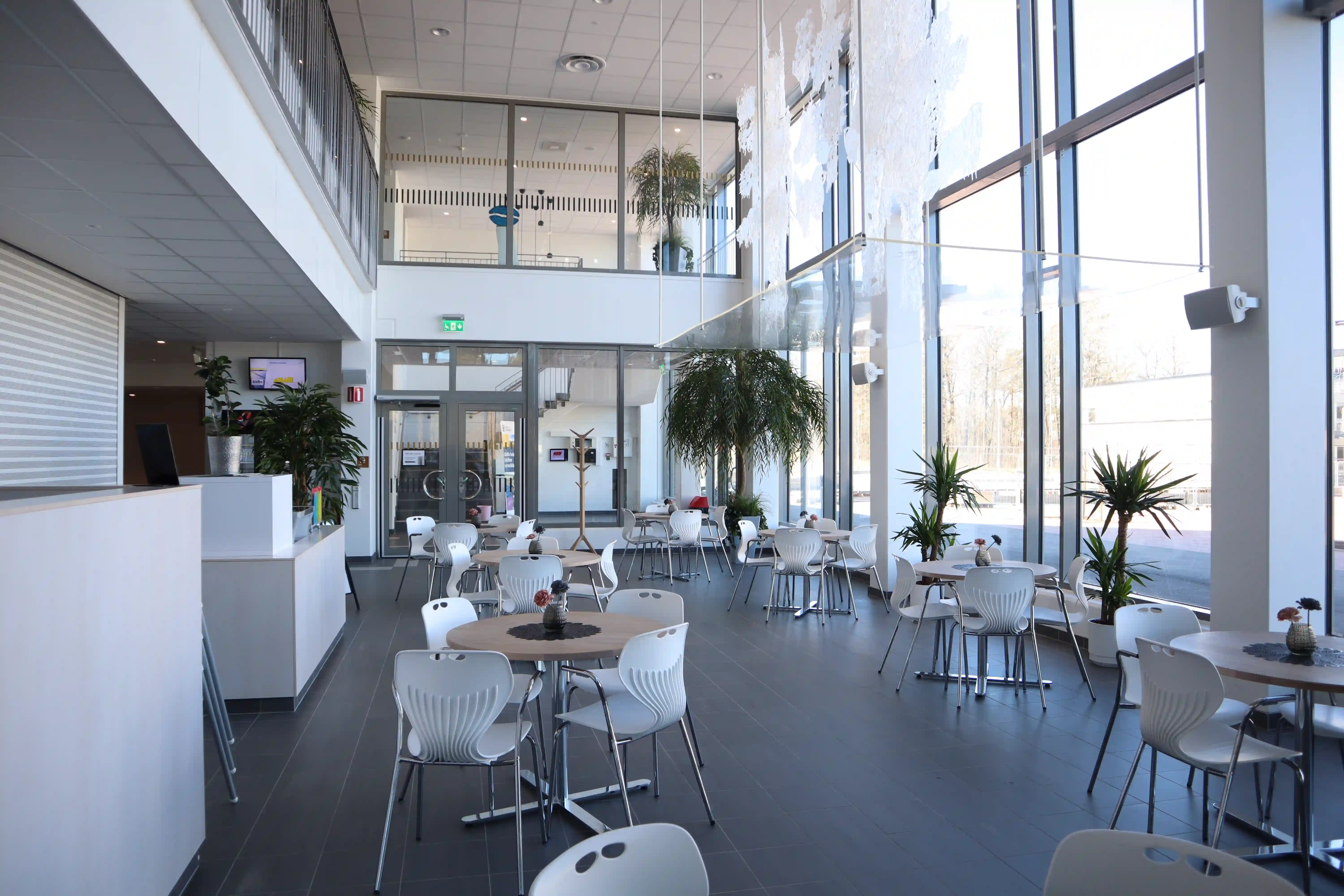

Entré- och caféyta med väggmonterade högtalare i Säffle simhall

Ljud även i entré och café

Ljudsystemet omfattar också café- och entréytan, som har ett annat användningsmönster än bassängrummen.

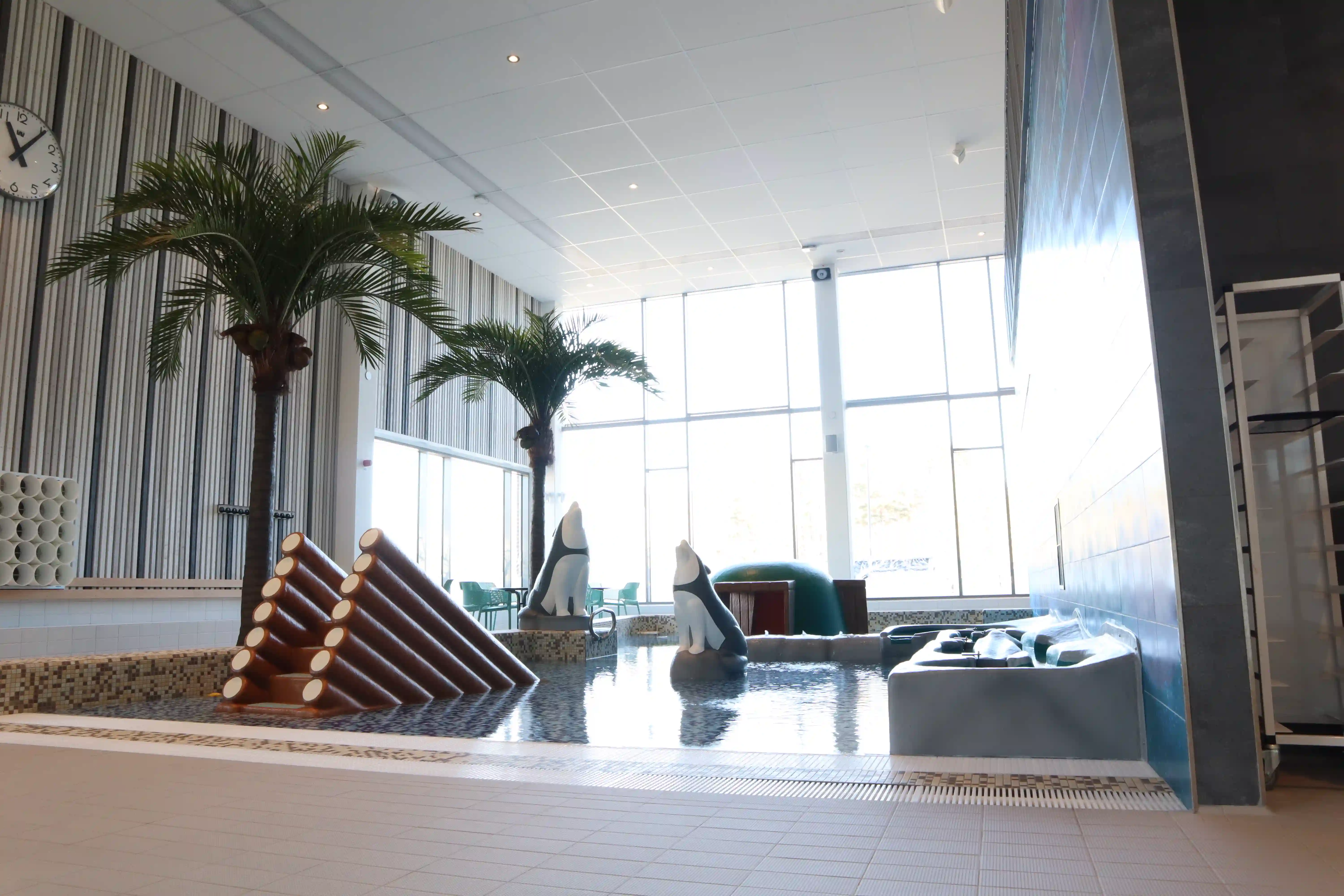

Barnpool med väggmonterade högtalare i Säffle simhall

Barnpoolen är en egen verksamhetsyta

Även barnpoolen ingår i ljudsystemets täckning och visar bredden i den samordnade leveransen.

02 · Crestron och systemintegration

Hur gjorde AVAB flera tekniska delsystem hanterbara för personalen?

Ett gemensamt Crestrongränssnitt ger personalen åtkomst till ljud och belysning för bland annat 50-metersbassäng, lekbassäng, relax, multibassäng och café utan att varje delsystem behöver hanteras separat.

Styrsystemets uppgift är att göra den bakomliggande tekniken begriplig i vardagen. På panelen väljer användaren verksamhetsyta och funktion, medan signalhantering, ljudutrustning och övrig systemteknik arbetar i bakgrunden.

Bilderna visar hela kedjan: det synliga användargränssnittet, en fast anslutningspunkt för extern AV-utrustning och teknikracket där ljud, mikrofoner, styrning och hörslingor samlas. Det är i samspelet mellan dessa nivåer som AVAB:s integrationskompetens blir konkret.

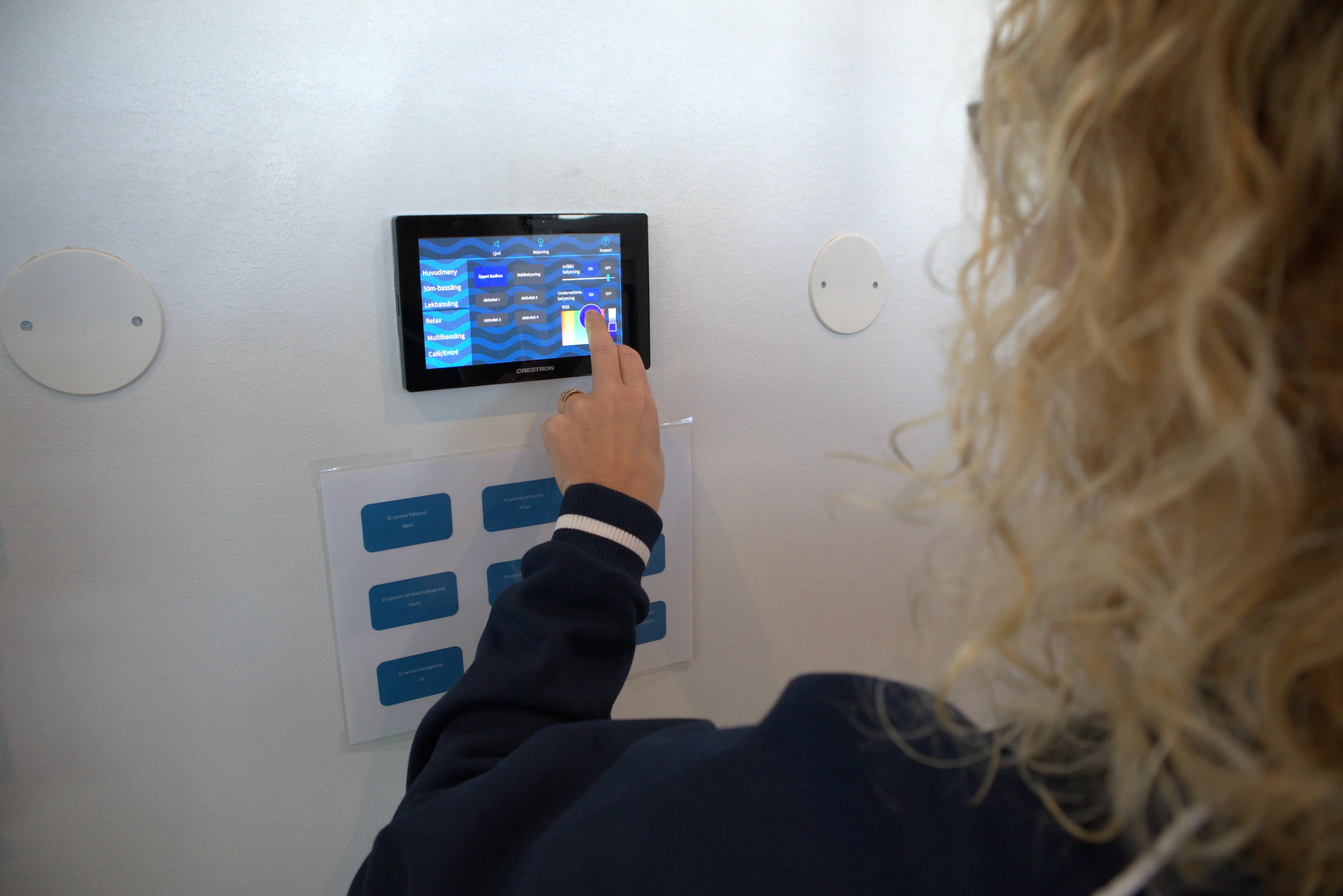

Personal använder Crestronpanelen för ljud och belysning i Säffle simhall

Gemensam styrning nära verksamheten

Panelen samlar de funktioner personalen behöver använda utan att visa systemets tekniska komplexitet.

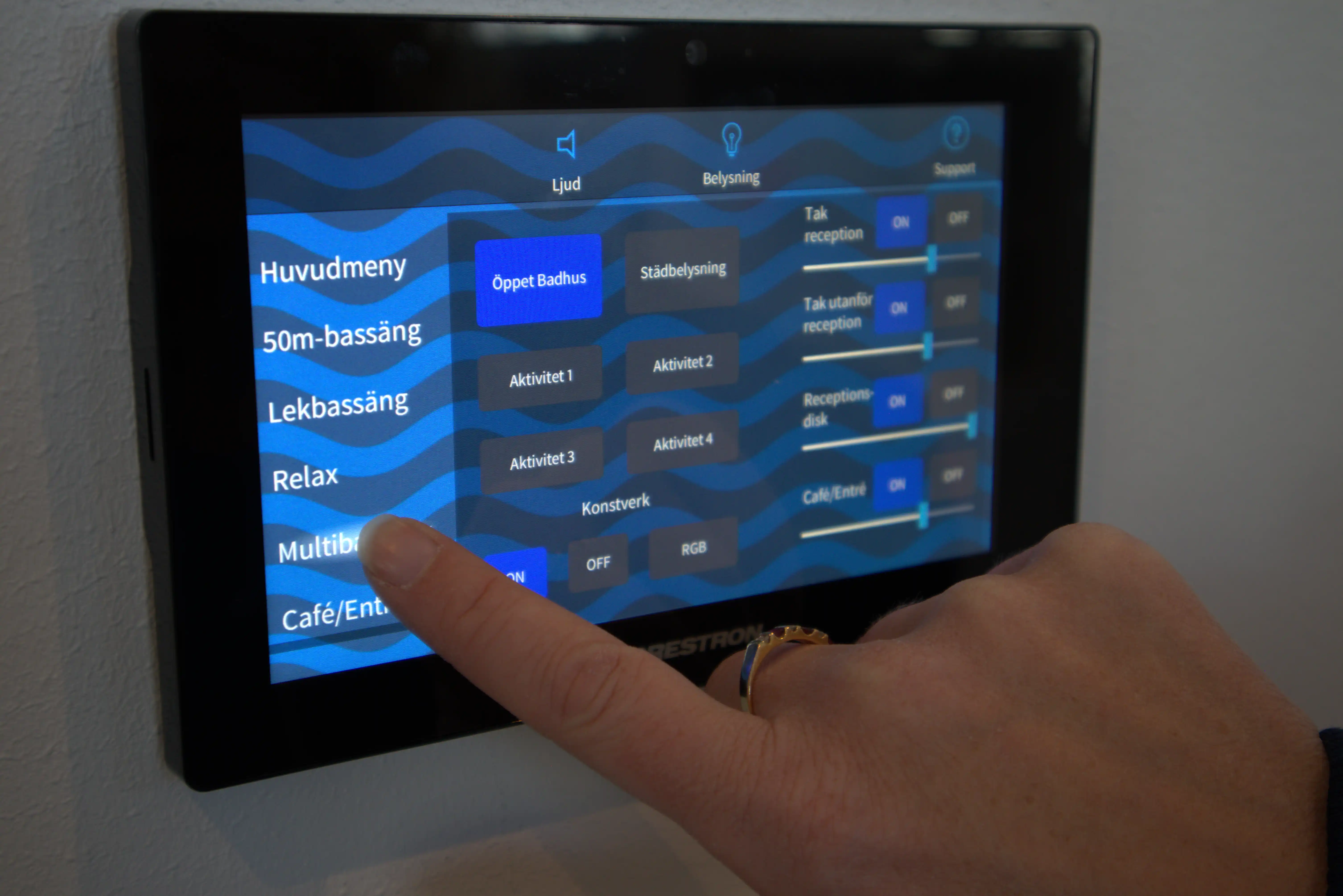

Närbild av Crestronmeny för bassänger, relax och café i Säffle simhall

Verksamhetsytorna väljs i samma gränssnitt

Menyn visar hur ljud och belysning kan hanteras utifrån anläggningens olika delar och aktiviteter.

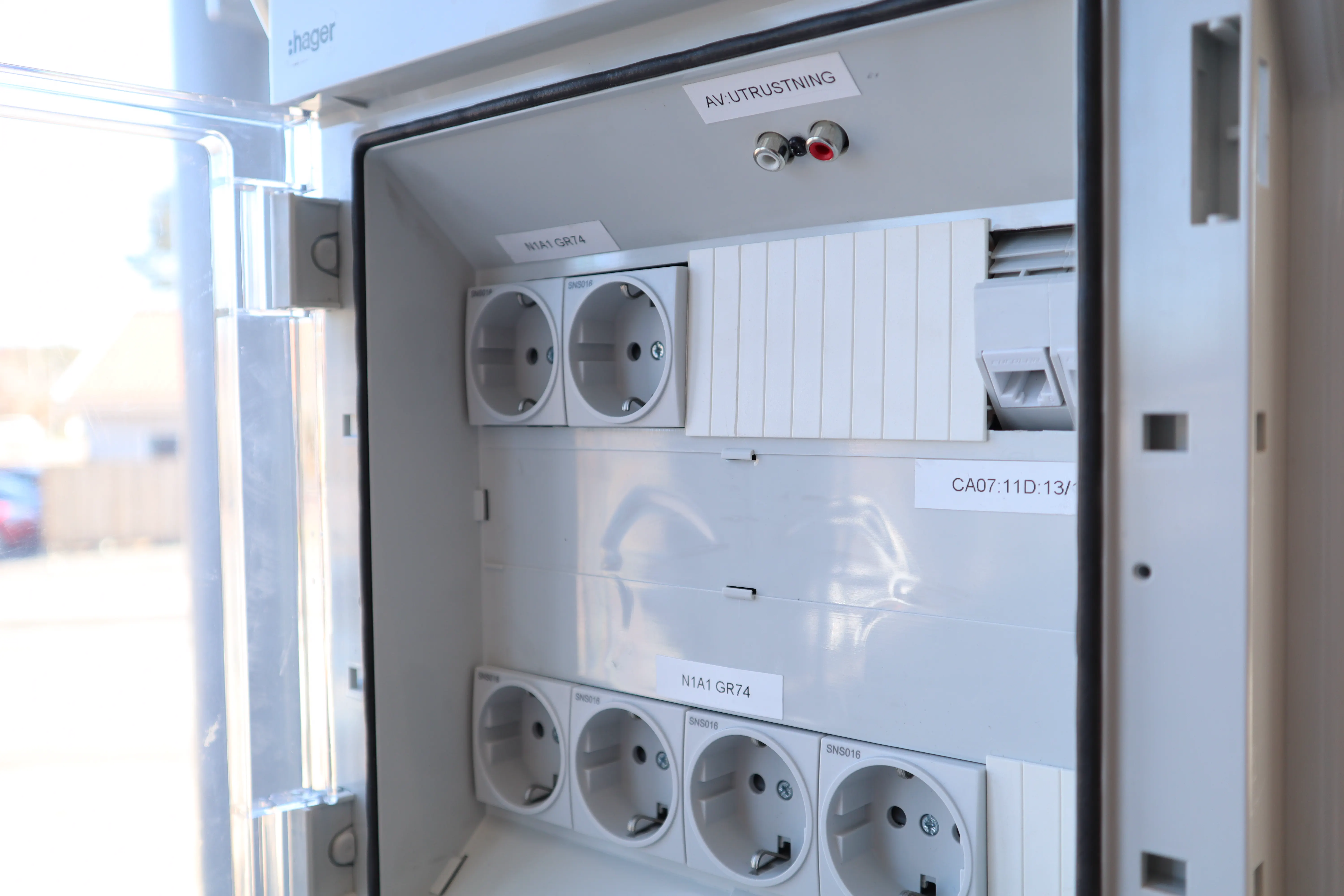

Märkt inkopplingspanel för AV-utrustning i Säffle simhall

Tydlig anslutning för extern AV-utrustning

En fast och märkt inkopplingspunkt minskar behovet av provisoriska anslutningar när verksamheten behöver komplettera grundsystemet.

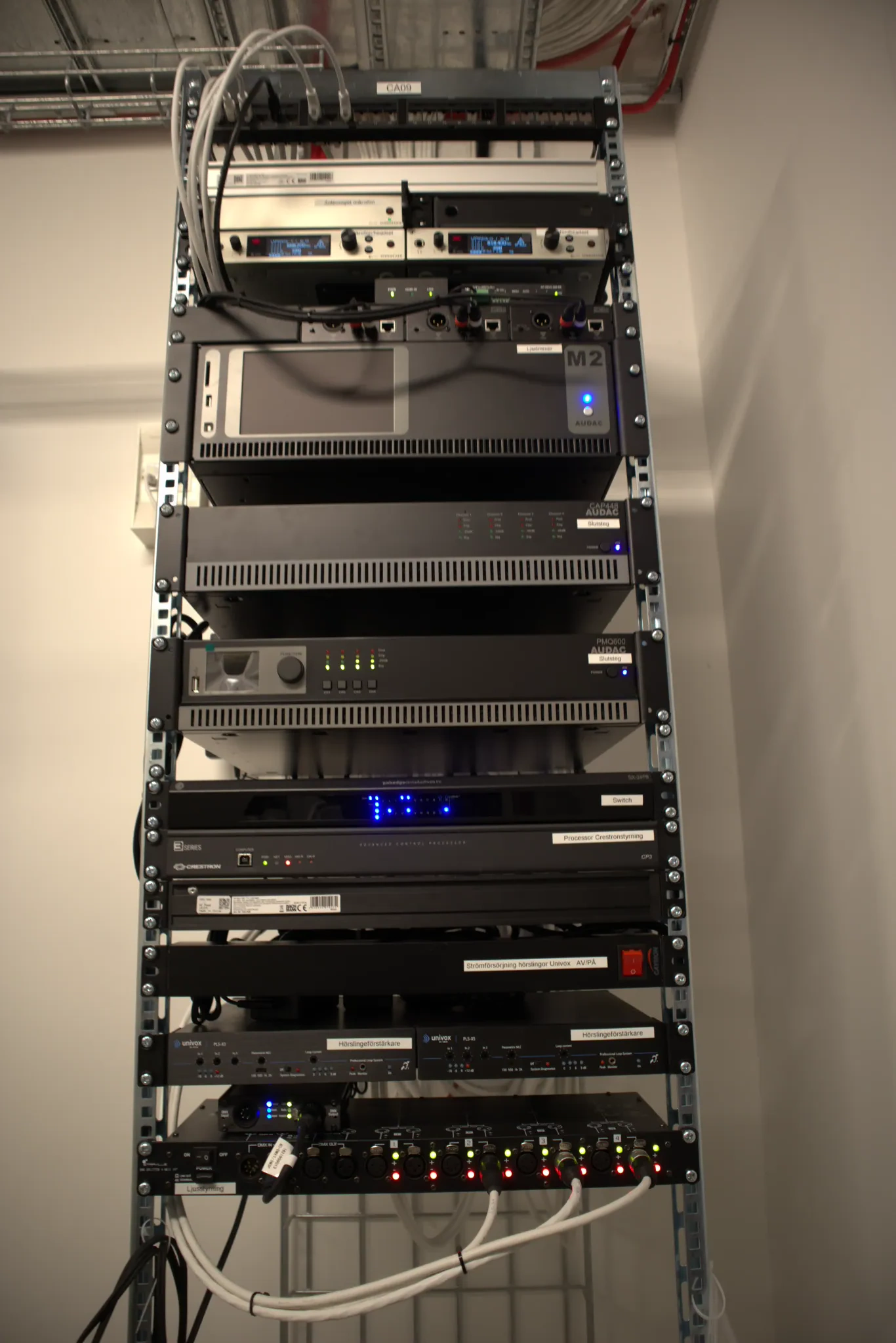

Komplett teknikrack med styrning, ljud och hörslingeförstärkare i Säffle simhall

Systemintegrationen samlad i teknikracket

Racket visar den tekniska infrastrukturen bakom gränssnittet, med utrustning för mikrofoner, ljuddistribution, Crestronstyrning och hörslingor.

03 · Ljudsystem och trådlös täckning

Hur fördelades ljud och mikrofontäckning över bassänger, läktare och publika ytor?

Ljudsystem installerades i tävlingsbassäng, multibassäng, barnpool, relaxavdelning och kiosk/café, medan två mikrofonantenner ger täckning för trådlösa mikrofonsystem i 50-metersbassängen.

I en simhall behöver högtalarplaceringen fungera tillsammans med stora vattenytor, långa avstånd och flera samtidiga aktiviteter. Bilderna från 50-metersbassängen visar hur högtalarna fördelas längs rummets sidor och hur läktaren ingår i samma ljudmiljö.

Mikrofonantennerna är placerade vid läktarsidan för att stödja de trådlösa systemen över bassängytan. Mikrofonmottagare och ljudutrustning är samtidigt samlade i teknikracket, vilket ger en tydlig kedja från användarens mikrofon till anläggningens högtalare.

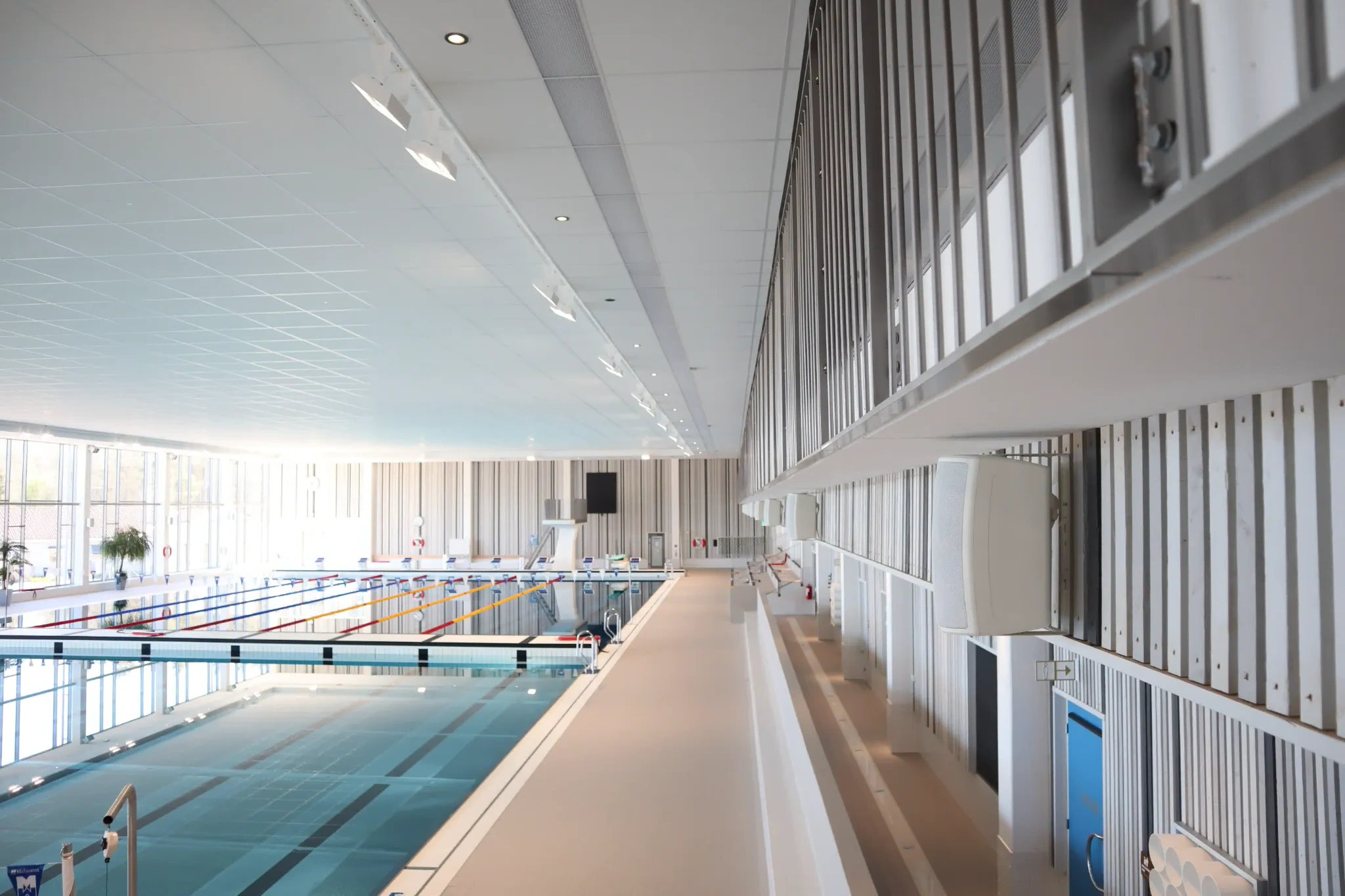

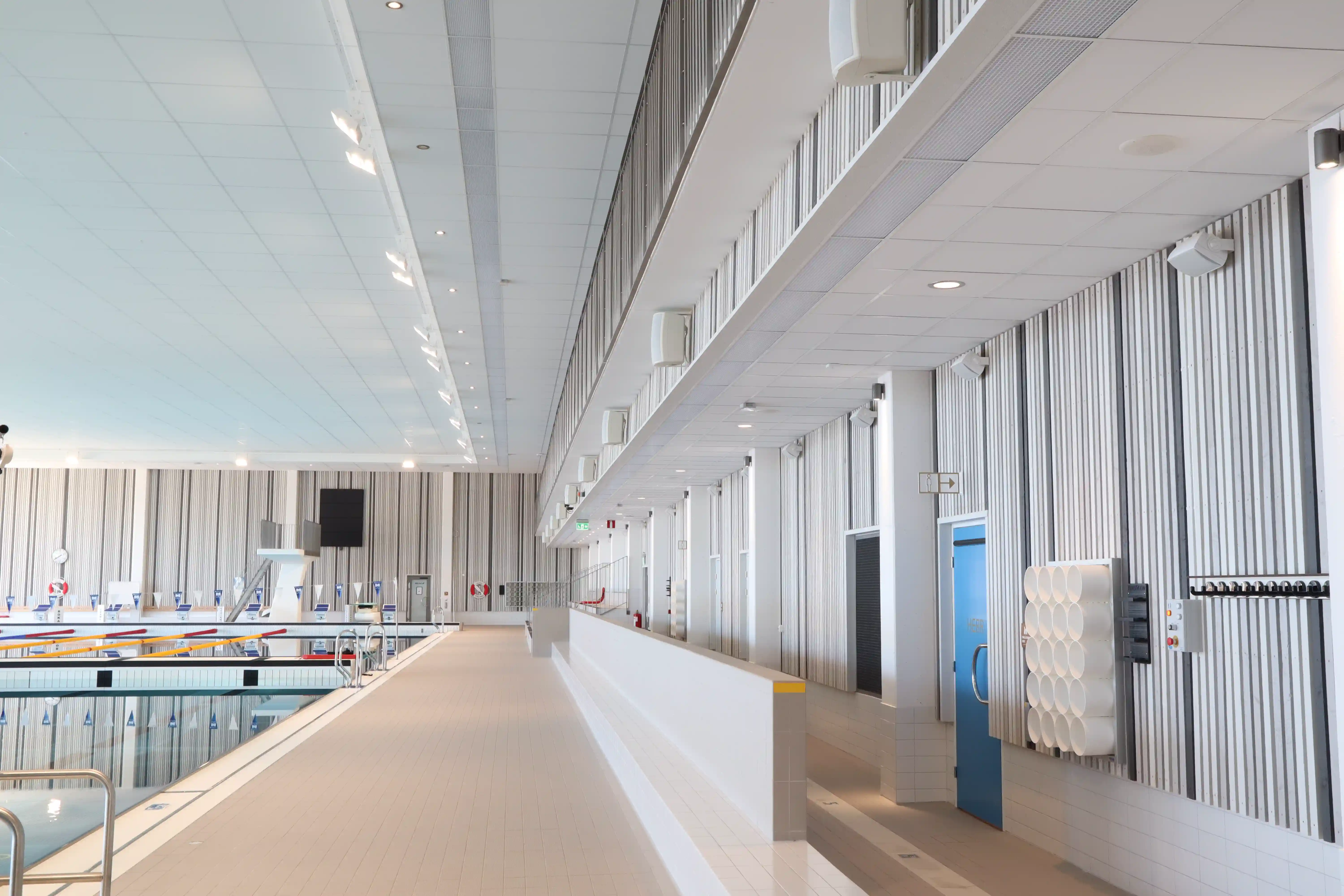

Högtalare längs läktarsidan av 50-metersbassängen i Säffle simhall

Ljud längs bassängens högra sida

Högtalarna följer den långa bassängmiljön och ger ljud mot både bassäng och läktare.

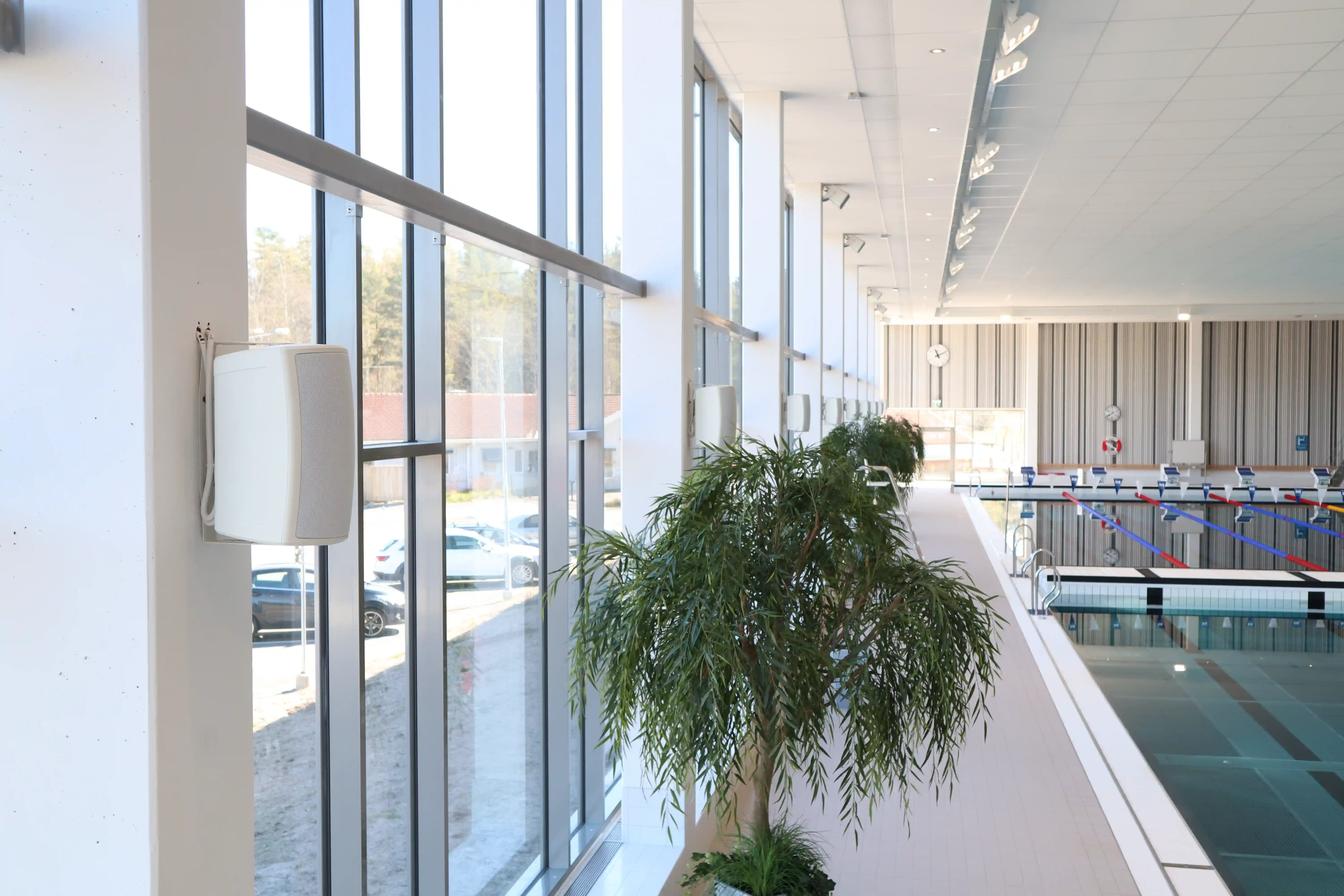

Väggmonterade högtalare vid fönstersidan av 50-metersbassängen i Säffle simhall

Högtalare integrerade vid fönstersidan

Installationen är fördelad även längs motsatt sida för att möta rummets längd och användning.

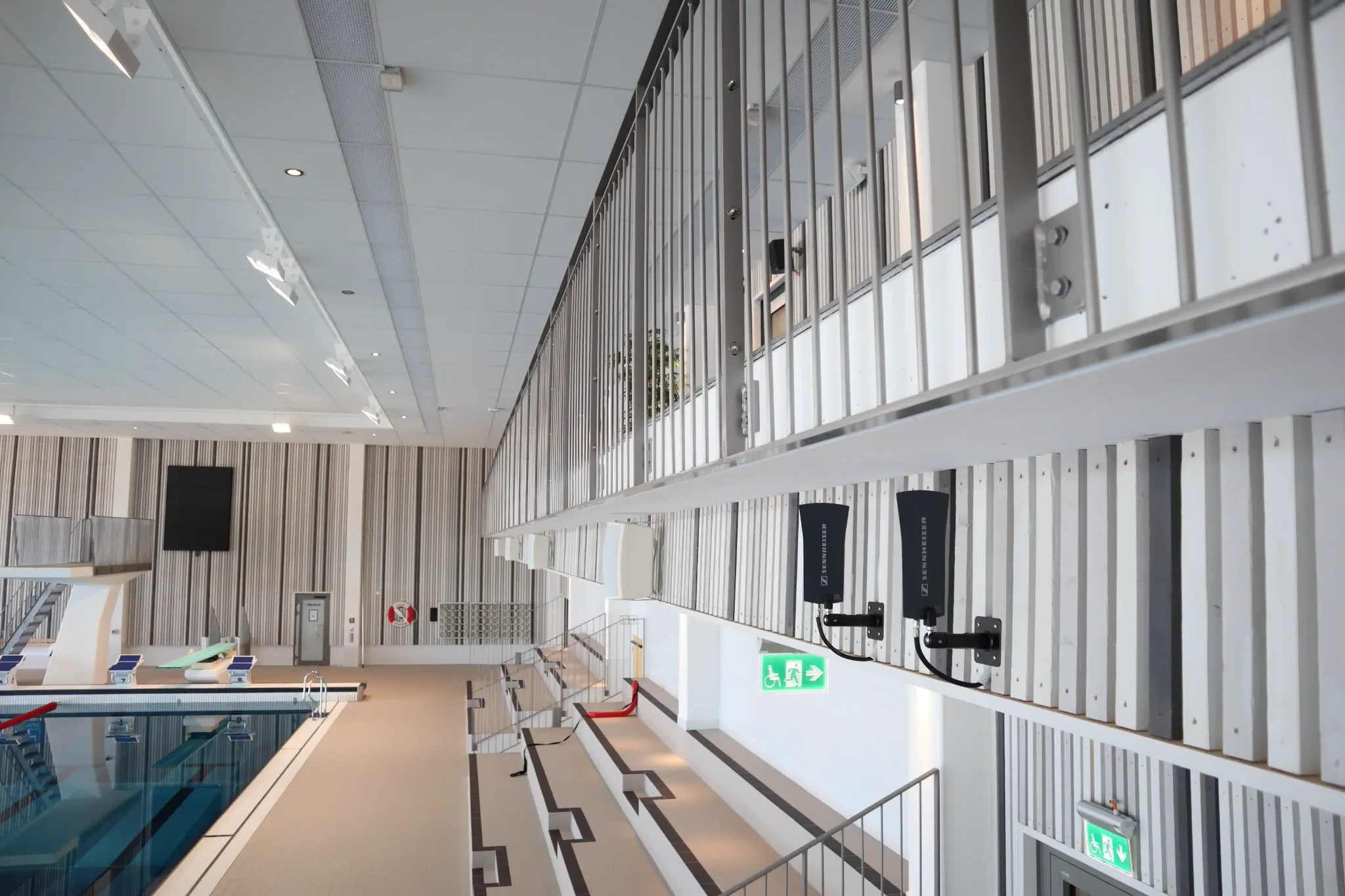

Två mikrofonantenner vid läktaren i Säffle simhalls 50-metersbassäng

Två antenner för trådlösa mikrofoner

Antennerna är en verifierad del av leveransen för mikrofontäckning i 50-metersbassängen.

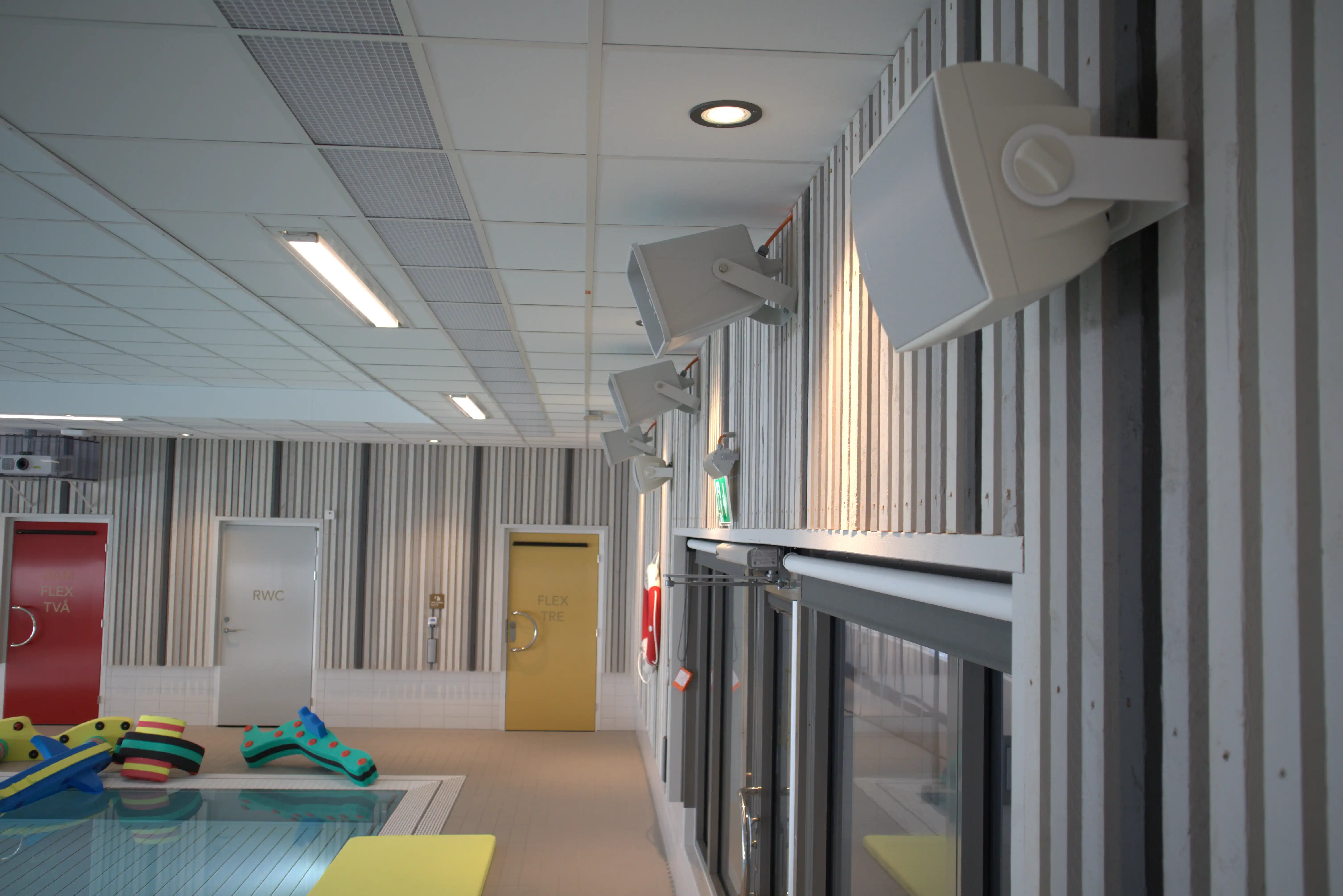

Högtalare och projektor vid multibassängen i Säffle simhall

Ljud och projektion i multibassängen

Multibassängen har både högtalare och projektor för en yta som används till flera typer av aktivitet.

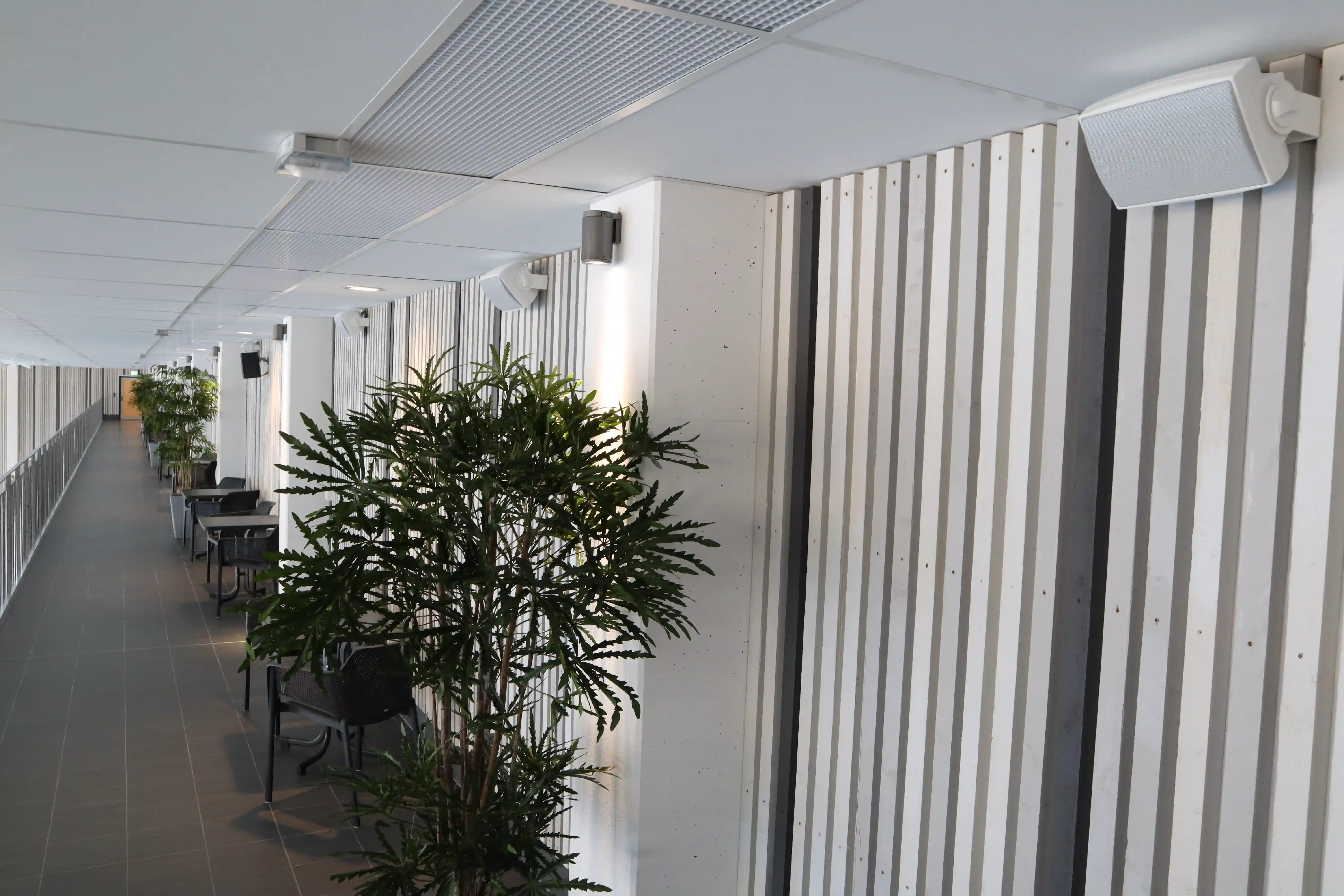

Högtalare längs övre café- och publikplanet i Säffle simhall

Ljudet fortsätter genom publikytorna

Väggmonterade högtalare ger ljud även längs det övre planet utanför bassängytorna.

04 · RGB, DMX och verksamhetsanpassning

Hur anpassades teknik och belysning till simhallens olika miljöer?

Relaxavdelningen fick ljudtäckning och DMX-styrda, vattenkylda lampor, samtidigt som barnpool, bastu och multibassäng ingår i en anläggning där teknikens funktion behöver anpassas efter varje yta.

Relaxavdelningen visar tydligt hur belysning kan vara en del av rummets funktion och karaktär. De vattenkylda lamporna styrs via DMX, vilket gör att ljussättningen kan hanteras inom samma övergripande leverans som ljud och övrig styrning.

Barnpool, bastu och multibassäng har andra uppgifter och visuella uttryck. Genom att visa de färdiga miljöerna tillsammans med tekniken blir det lättare för en inköpare att bedöma AVAB:s erfarenhet av att arbeta i en anläggning med många olika verksamhetskrav.

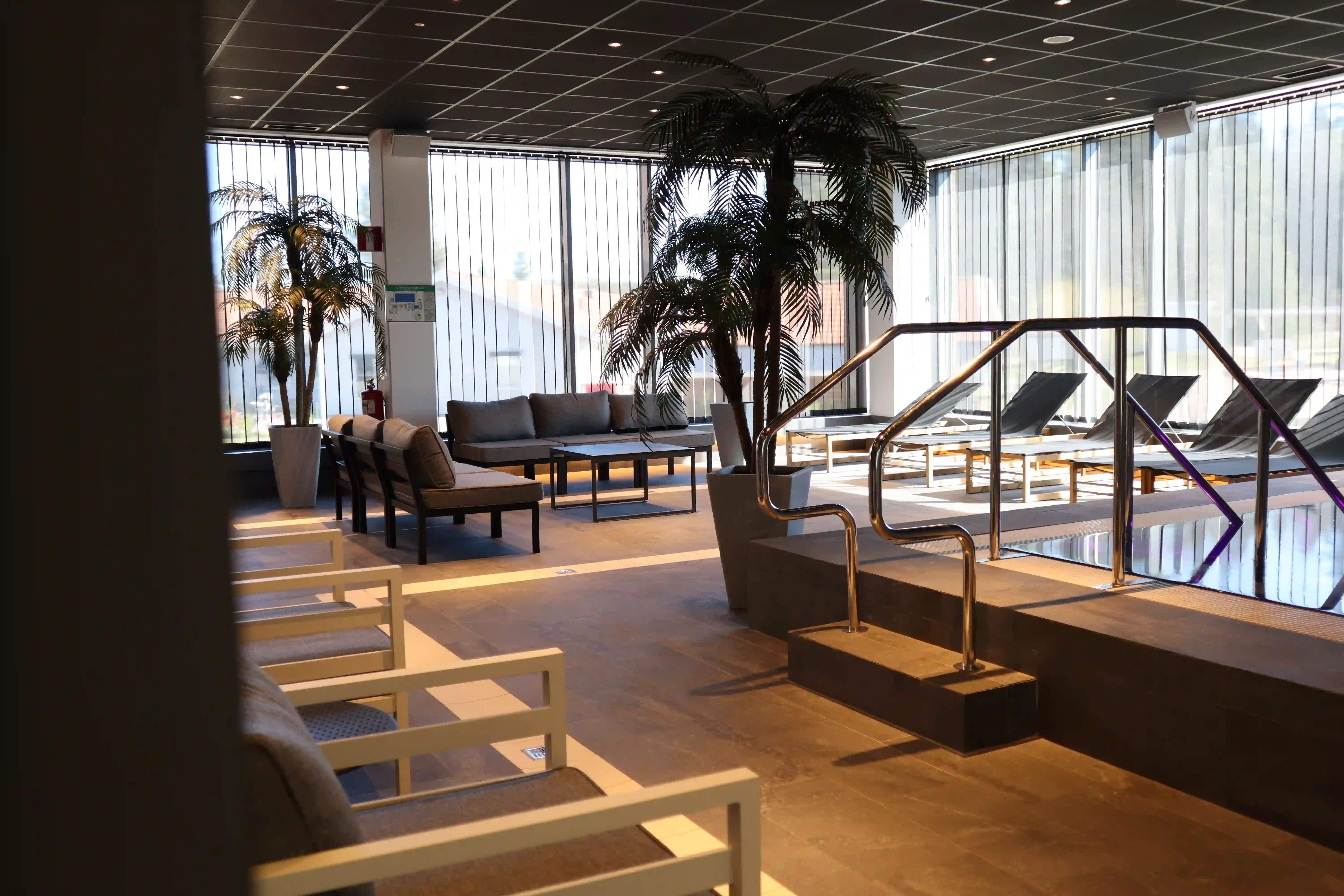

Ljus relaxavdelning med pool och vilstolar i Säffle simhall

Relaxavdelningen i normal belysning

Miljön kombinerar ljudtäckning med belysning som kan anpassas efter avdelningens användning.

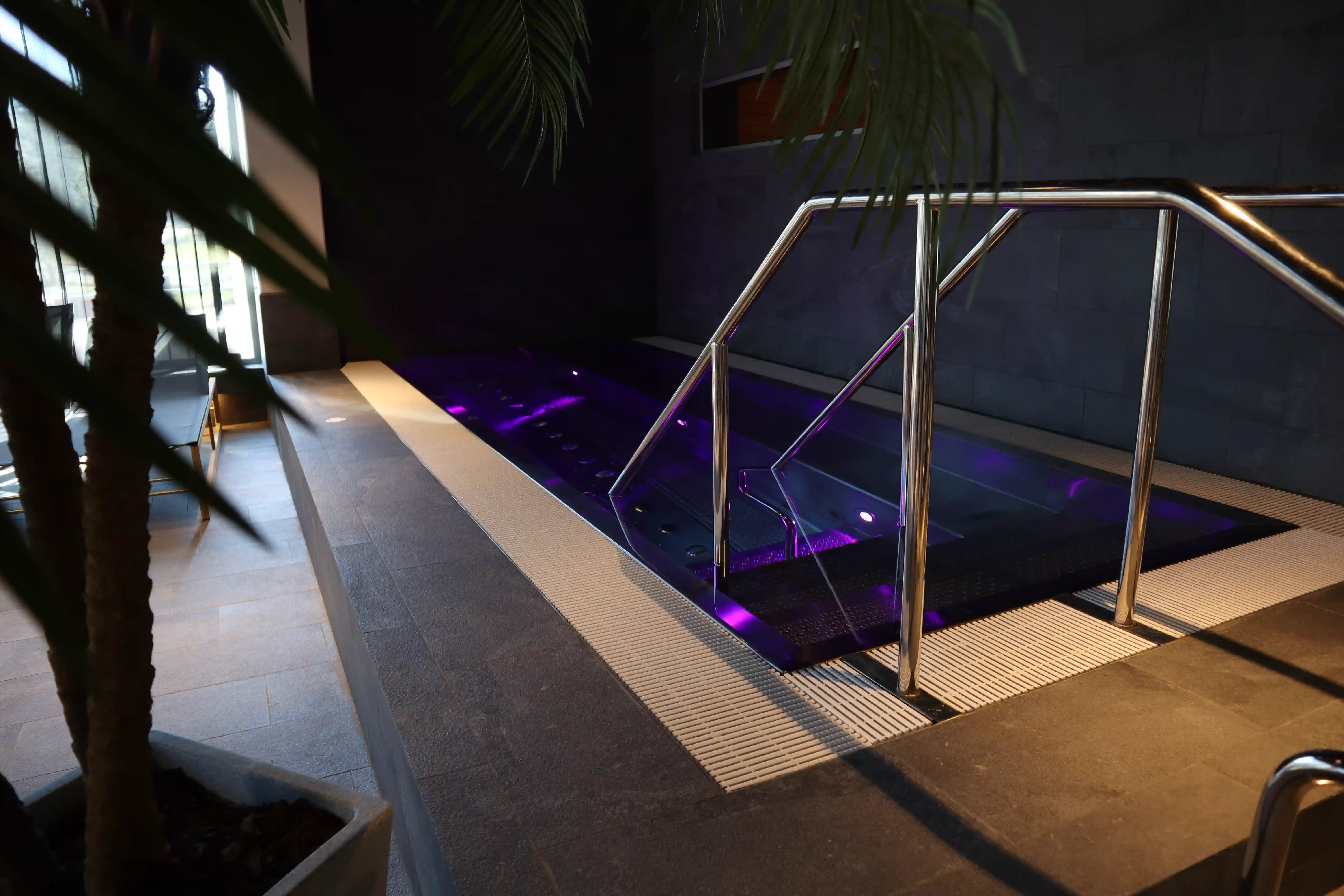

Relaxpool med lila DMX-styrt undervattensljus i Säffle simhall

DMX-styrt ljus förändrar rummets karaktär

De vattenkylda lamporna ger en tydlig ljuseffekt i poolen och ingår i den styrda belysningslösningen.

Lekgrotta och färgstark fondvägg i barnpoolen på Säffle simhall

Barnpoolens lekfulla miljö

Barnpoolen visar en annan typ av verksamhetsyta än tävlingsbassängen och relaxen.

Bastu med träpanel och infälld belysning i Säffle simhall

Tekniken behöver passa även mindre miljöer

Bastun är en del av den varierade badanläggning där installationernas placering måste följa rummets funktion.

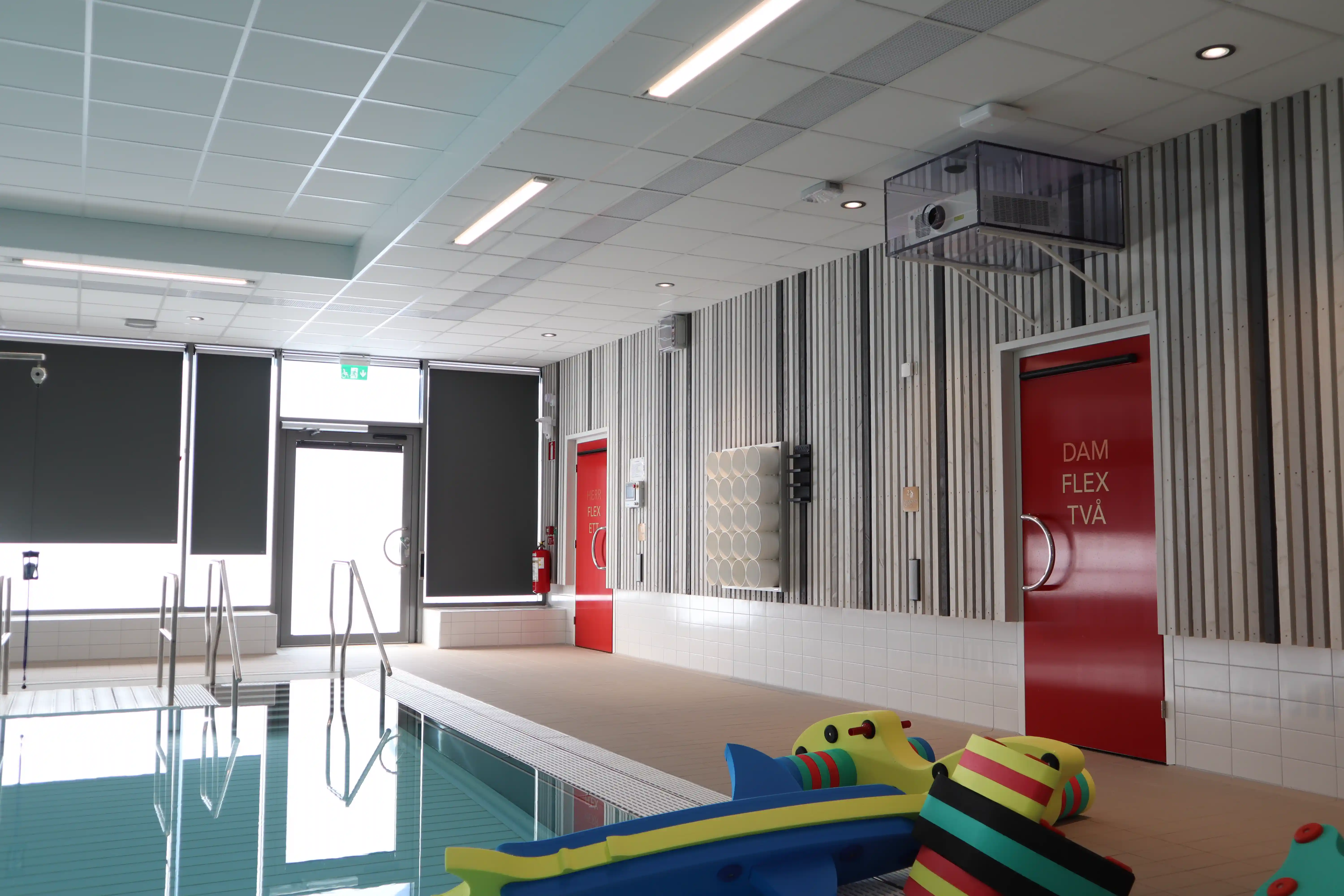

Projektor monterad högt på väggen vid multibassängen i Säffle simhall

Projektion för multibassängens aktiviteter

Den högt placerade projektorn kompletterar ljudsystemet i en flexibel del av anläggningen.

05 · Leverans, driftsättning och verifiering

Vad visar Säffle simhall om AVAB:s kompetens i komplexa badanläggningar?

Referensen visar en genomförd leverans där AVAB kombinerade central styrning, distribuerat ljud, trådlösa mikrofoner, hörslingor och styrd belysning samt ansvarade för montage och driftsättning.

För en inköpare är värdet i referensen inte en enskild produkt utan bredden i det genomförda uppdraget. Samma leverans omfattar användargränssnitt, signalhantering, ljud i flera miljöer, mikrofontäckning över en stor bassäng, hörseltillgänglighet och DMX-styrt ljus.

Bilderna visar både den färdiga publika miljön och utrustningen bakom den. Tillsammans ger de underlag för att bedöma AVAB:s förmåga att gå från installation och systemintegration till en driftsatt helhet som personalen kan hantera från ett gemensamt gränssnitt.

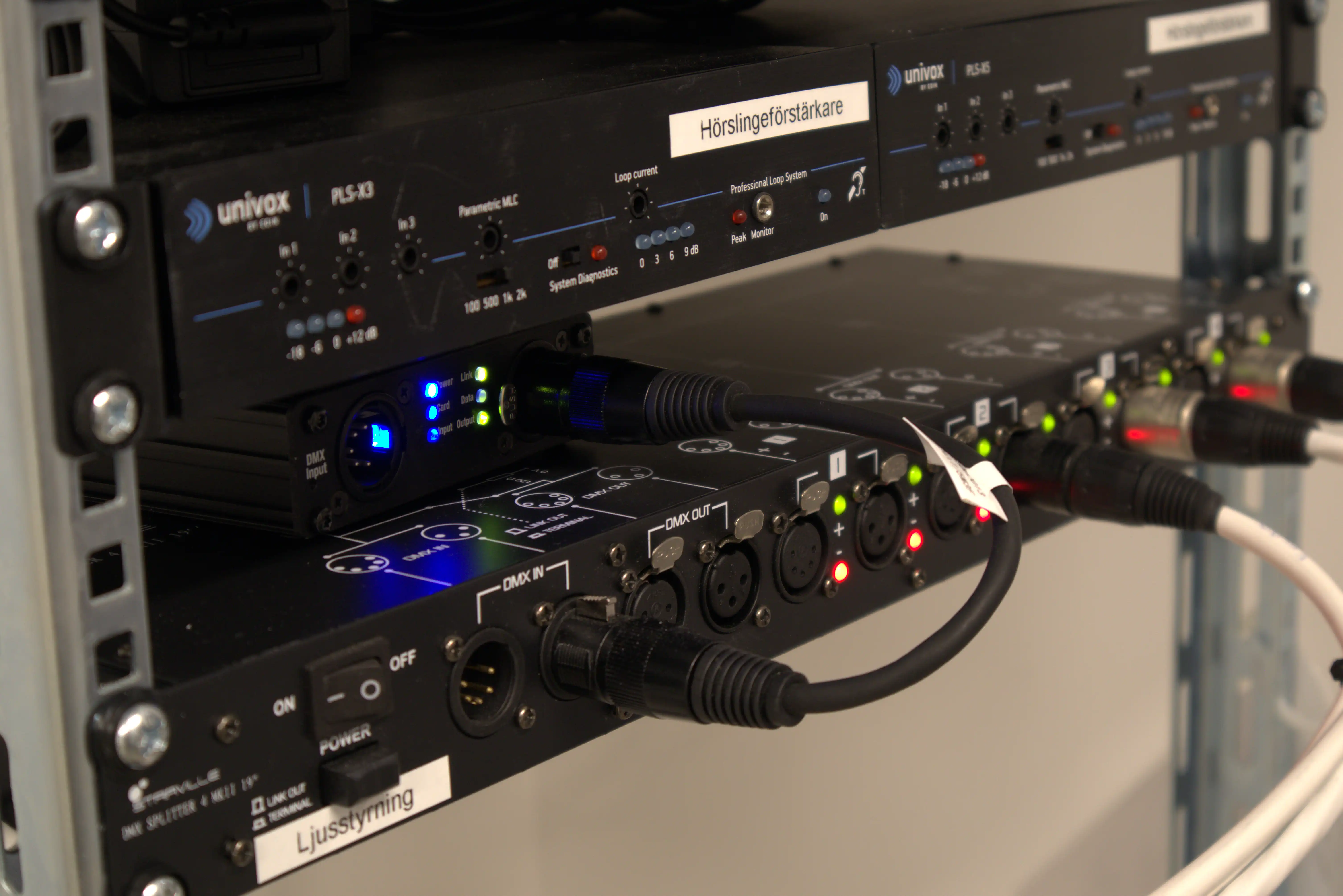

DMX- och styrutrustning i teknikrack på Säffle simhall

Styr- och DMX-teknik bakom belysningen

Teknikracket visar hur ljusstyrningen är en integrerad del av den samlade anläggningen.

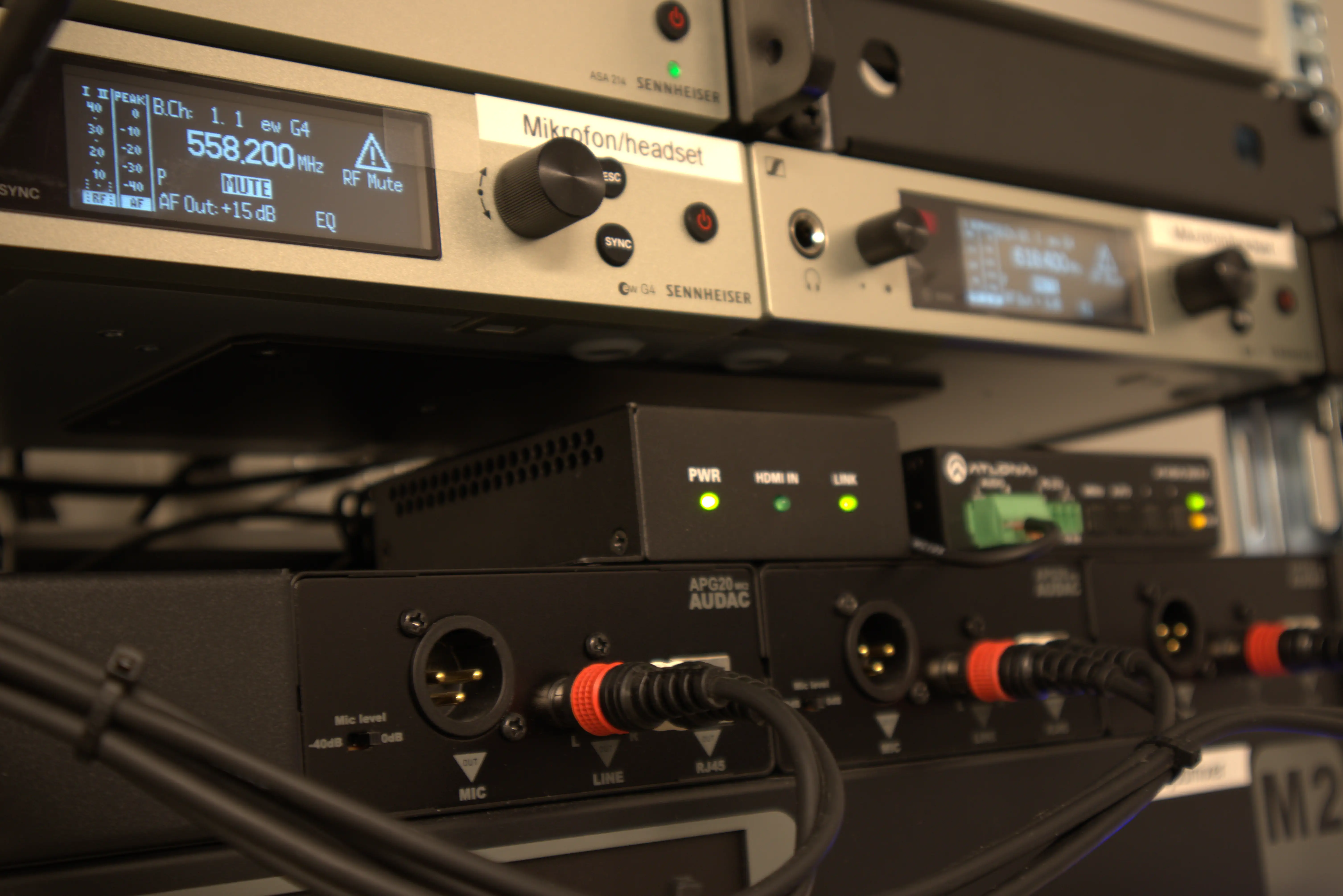

Mikrofonmottagare och ljudutrustning i teknikrack på Säffle simhall

Mikrofon- och ljudsystem samlade för drift

Mottagare, signalutrustning och anslutningar samlas på en servicebar plats bakom den dagliga användningen.

Läktarsida med högtalare vid 50-metersbassängen i Säffle simhall

Färdig ljudinstallation längs läktaren

Den långa raden av högtalare visar hur ljudsystemet följer bassängens publika sida.

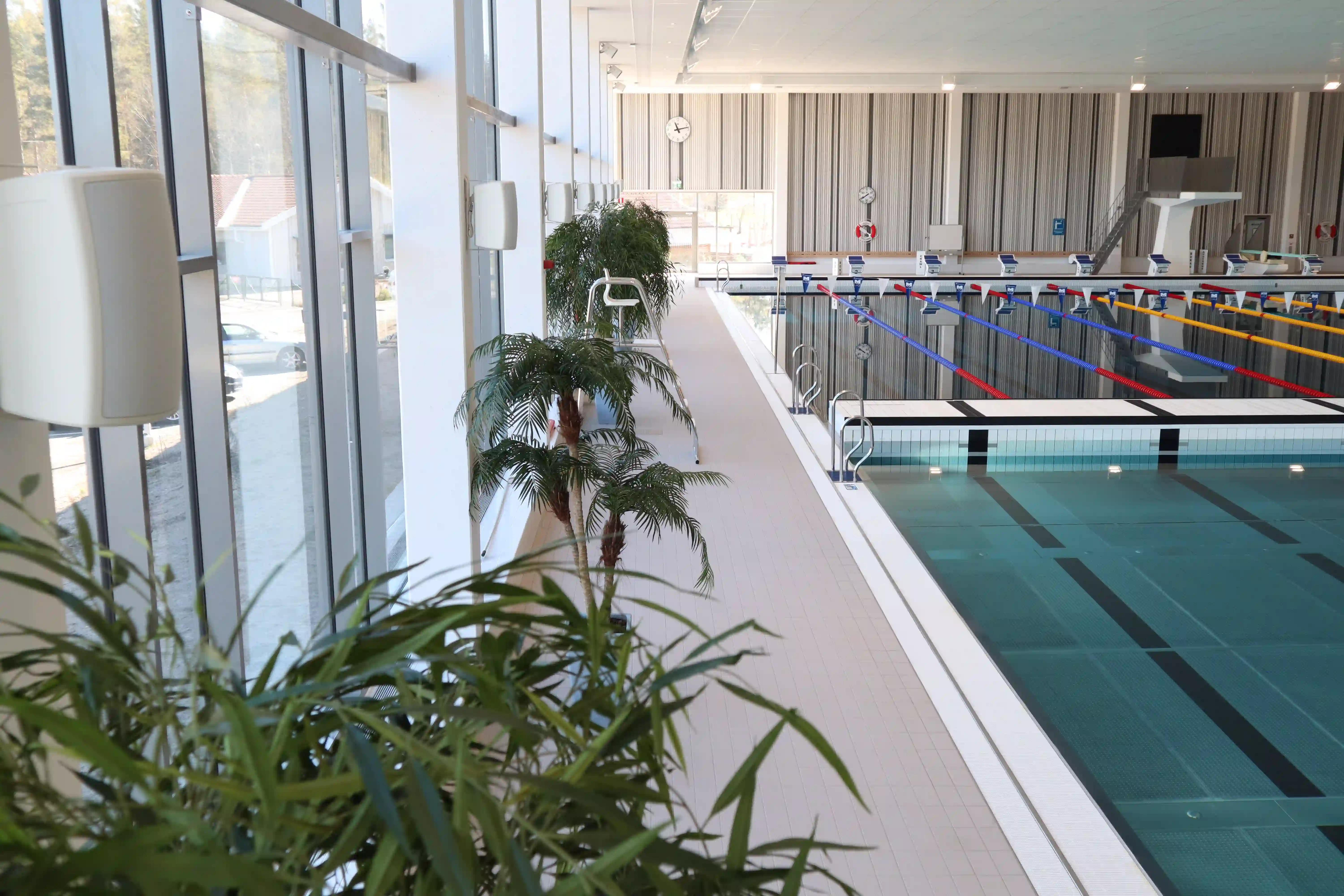

Högtalare och 50-metersbassäng sedda från fönstersidan i Säffle simhall

Ljudsystemet i den färdiga bassängmiljön

Högtalarna är integrerade i den ljusa bassänghallen och fördelade längs hela verksamhetsytan.

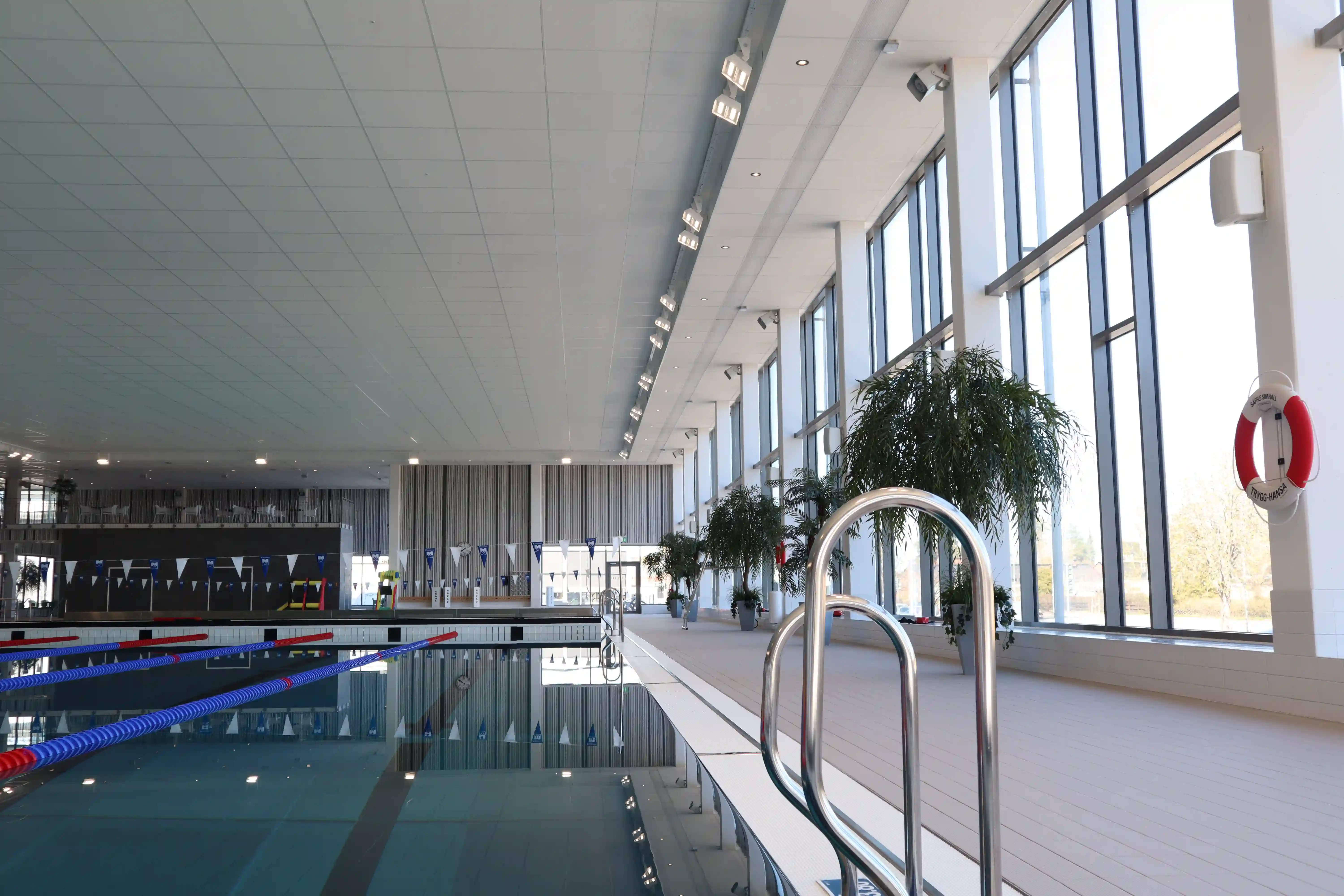

Färdig 50-metersbassäng med högtalare längs fönsterväggen i Säffle simhall

Helheten efter montage och driftsättning

Den avslutande översikten visar den färdiga miljö där ljud, mikrofoner och styrning ska fungera i vardagen.

Leveransomfattning

Det här ingick i AVAB:s verifierade leverans

Leveransen samlar styrning, ljud, mikrofoner, hörslingor och belysning i en lösning anpassad för anläggningens olika verksamhetsytor.

  • Crestronstyrning för gemensam hantering av ljudsystem, belysning och hörslingor
  • Ljudsystem i tävlingsbassäng, multipool, barnpool, relaxavdelning och kiosk/café
  • Trådlösa mikrofonsystem för aktiviteter och utrop
  • Två mikrofonantenner som ger täckning i 50-metersbassängen
  • Hörslingor i konferensrum och på läktare
  • RGB-belysning samt DMX-styrda, vattenkylda lampor i relaxavdelningen
Miljö
Simhall och publik anläggning
Beställare
Assemblin El AB
Slutkund
Säfflebostäder AB
Färdigställt
December 2019
Centralt system
Crestron
Leverans
Montage och driftsättning

Läs om lösningar för simhall

Resultat och verifiering

Flera funktioner samlade för enklare hantering

Lösningen samlar flera funktioner utan att personalen behöver hantera varje tekniskt delsystem separat.

Verifierat

Gemensam styrning

Personalen kan hantera belysning, ljudsystem och hörslingor från ett gemensamt Crestrongränssnitt.

Verifierat

Ljud i hela anläggningen

Ljudsystem installerades i tävlingsbassängen, multipoolen, barnpoolen, relaxavdelningen och kiosk-/caféytan.

Verifierat

Hörslingor för tillgängliga utrop

Hörslingor installerades i konferensrummet och på läktarna.

”Anläggningen har genomförts med omsorg och kvalitet. Kommunikationen och lösningsorienteringen har varit mycket professionell. Tidplanen har varit tuff i projektet, som AVAB svarat upp till fullo mot.”

Anders BjörkmanProjektledare, Assemblin
System och installation

Ljud, styrning och tillgänglighet i samma system

Leveransen omfattar den centrala Crestronstyrningen, ljud i fem verksamhetsytor, trådlösa mikrofoner, hörslingor samt RGB- och DMX-styrd belysning.

Se system och installationer
  • Överordnad Crestronstyrning
  • Ljudsystem i anläggningens bassäng-, relax- och caféytor
  • Trådlösa mikrofonsystem
  • Två mikrofonantenner i 50-metersbassängen
  • Hörslingor i konferensrum och på läktare
  • RGB-belysning
  • DMX-styrda, vattenkylda lampor i relaxavdelningen
För kommande simhallsprojekt

Delar som behöver fungera tillsammans

Säffle simhall visar hur ljud, mikrofoner, hörslingor, belysning och styrning kan samordnas när en badanläggning rymmer flera verksamheter.

  • Gemensam Crestronstyrning för ljud, belysning och hörslingor.
  • Ljudsystem för tävlingsbassäng, multibassäng, barnpool, relax och café.
  • Högtalarplacering och mikrofonantenner anpassade för den stora 50-metersbassängen.
  • Hörslingor i konferensrum och på läktare för tillgängliga utrop och aktiviteter.
  • RGB- och DMX-styrd belysning för relaxavdelningens olika användningslägen.
  • Montage, inkoppling och driftsättning av den samlade AV-lösningen.
Vanliga frågor

Frågor och svar om Säffle simhall

Kortfattade svar baserade på den verifierade leveransen i projektet.

Vad levererade AVAB till Säffle simhall?

AVAB levererade, monterade och driftsatte Crestronstyrning, ljudsystem, trådlösa mikrofoner, hörslingor samt RGB- och DMX-styrd belysning.

Vilka delar av simhallen fick ljudsystem?

Ljudsystem installerades i tävlingsbassängen, multipoolen, barnpoolen, relaxavdelningen och kiosk-/caféytan.

Hur styr personalen ljud, belysning och hörslingor?

Funktionerna samlas i ett gemensamt Crestrongränssnitt så att personalen inte behöver hantera varje tekniskt delsystem separat.

Hur löstes mikrofontäckningen i 50-metersbassängen?

Två mikrofonantenner installerades för att ge täckning för de trådlösa mikrofonsystemen i 50-metersbassängen.

Var installerades hörslingor i Säffle simhall?

Hörslingor installerades i konferensrummet och på läktarna.

Vilken belysning ingick i leveransen?

Leveransen omfattade RGB-belysning samt DMX-styrda, vattenkylda lampor i relaxavdelningen.
