Stockfallets skola – rastsignalsystem och zonstyrt ljud för skola och sporthall

Varför byggdes två separata ljudsystem i samma skolprojekt?

Skolgården och sporthallen har olika funktion, akustik och användare. Därför projekterades rastsignal och sporthallsljud som två separata system i stället för en kompromiss som försöker göra allt.

En skolgård och en sporthall kan ligga i samma projekt men ställer helt olika krav på ljudtekniken. Utomhus handlar det främst om att information ska nå fram tydligt över en öppen yta. I sporthallen handlar det om tal, musik, trådlös mikrofon, lokala ljudkällor, högre ljudnivåer och möjligheten att dela lokalen i två självständiga verksamheter.

Därför byggdes Stockfallets skola inte med en generell ljudlösning som skulle försöka göra allt. I stället projekterades två system efter respektive miljö. Det är samma princip AVAB använder i andra större AV-projekt: funktionen bestämmer tekniken.

Rastsignalsystemet byggdes som ett separat system för utomhuskommunikation. Centralenheten är en AUDAC MFA216 tillsammans med AUDAC FMP40 för uppspelning av ljudfiler och en AUDAC PDM200 svanhalsmikrofon för manuella meddelanden. Tre AUDAC CHA530 används för ljudspridningen utomhus.

Systemet ger skolan två grundfunktioner: automatiserade signaler och manuella utrop. Återkommande signaler under skoldagen kan hanteras automatiskt, samtidigt som personalen kan använda mikrofonen när information behöver gå ut direkt.

Ett modernt rastsignalsystem behöver inte bara ge en ringsignal. När ljuduppspelning och mikrofonfunktion kombineras kan samma infrastruktur användas för rastsignaler, start- och sluttider, information till elever, praktiska meddelanden och andra återkommande ljudhändelser.

Eftersom systemet spelar ljudfiler kan skolan också använda andra förprogrammerade signaler än en traditionell mekanisk skolklocka utan att den grundläggande installationen behöver göras om.

Utomhus finns inga väggar och tak som hjälper till att hålla kvar ljudenergin. Därför behöver skolgården betraktas som en yta som ska täckas, inte bara som en plats där några högtalare ska monteras. Högtalarplacering och riktning blir särskilt viktiga för att undvika mycket stark nivå nära en högtalare och svag nivå längre bort.

AUDAC beskriver CHA530 som en IP66-klassad 70/100 V-hornhögtalare för tydlig återgivning av tal och musik i bland annat permanenta utomhusinstallationer. På Stockfallets skola används tre sådana högtalare för att distribuera signal och tal över relevanta delar av skolmiljön.

Hur kan ljudsystemet automatiskt följa sporthallens fysiska användning?

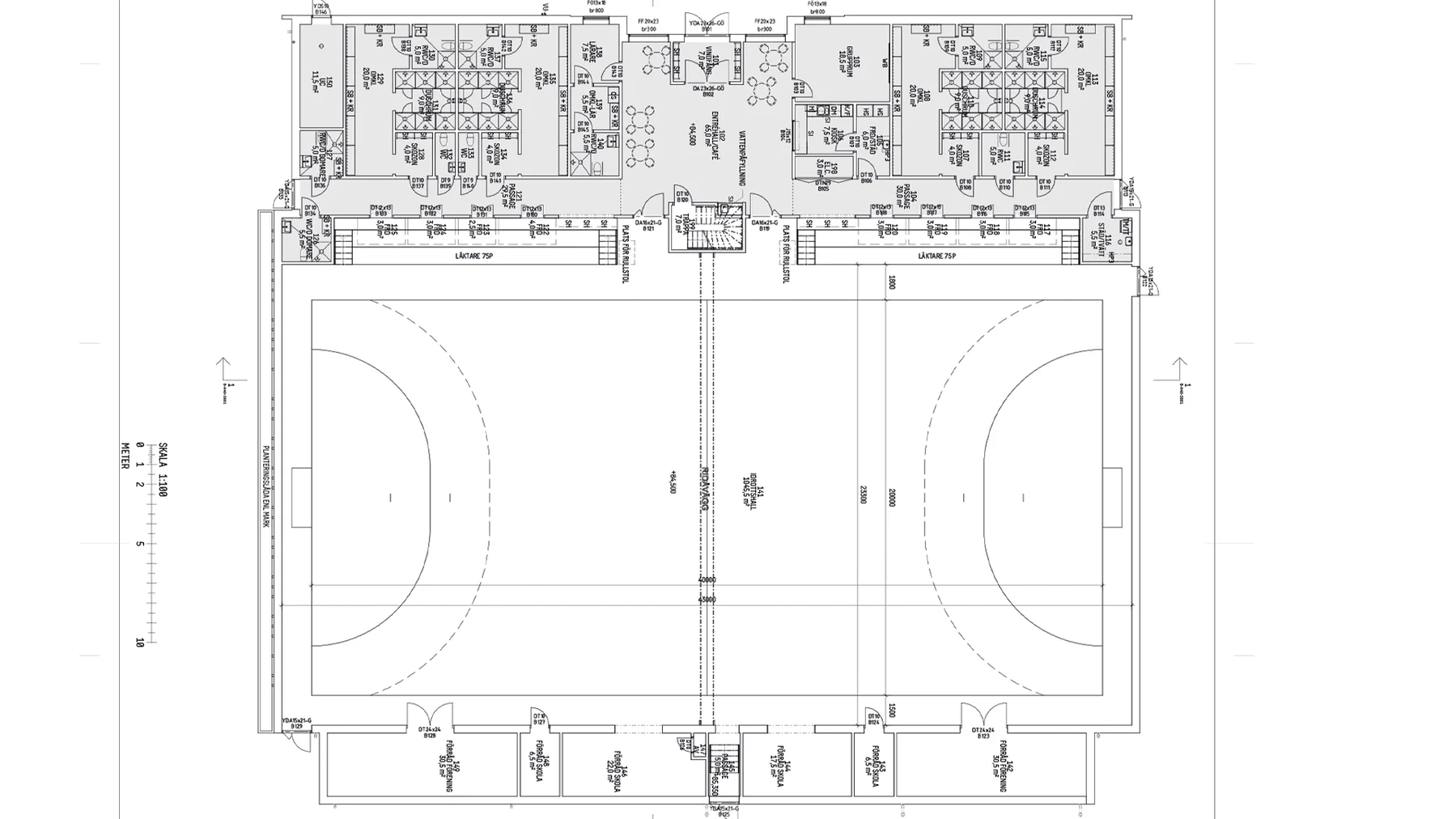

När ridåväggen delar hallen delas även ljudsystemet i två självständiga zoner. När hallen öppnas igen fungerar anläggningen som en gemensam helsal.

Sporthallen är en helt annan ljudmiljö. Det är en stor lokal med långa avstånd, hög takhöjd och många hårda ytor. Samtidigt används den för idrottslektioner, träning, föreningsverksamhet, musik, tal och olika arrangemang.

Därför byggde AVAB sporthallssystemet som en riktig tvåzonsanläggning med central DSP, fyra aktiva högtalare, trådlös mikrofon och lokal inkoppling på respektive sida av hallen.

När sporthallen används som en stor lokal ska ljudet fungera över hela hallen. När ridåväggen går ner ska två olika verksamheter kunna pågå samtidigt. Ljudsystemet är därför kopplat till hallens ridåfunktion.

När hallen delas delas även ljudsystemet automatiskt i två zoner. Respektive hallhalva kan då hantera sin egen ljudkälla och lokala användning utan att verksamheten på andra sidan behöver påverkas. När hallen öppnas återgår ljudanläggningen till gemensam helsal.

Den fysiska lokalen och AV-systemet följer alltså samma logik. Den här funktionen är central i en delbar hall eftersom användaren inte ska behöva programmera om ljudet manuellt varje gång ridåväggen flyttas.

Hjärnan bakom sporthallens ljud är en Bose ControlSpace ESP-880. DSP:n hanterar signalerna mellan ljudkällor, hallzoner och högtalarsystem. Bakom kulisserna kan systemet hantera routing, nivåer och signalbehandling medan användaren möter betydligt enklare funktioner.

Det är en viktig princip i fasta AV-installationer: komplexiteten ska ligga i programmeringen, inte hos användaren.

Hur byggdes ljudet för en stor och efterklangsrik sporthall?

Fyra aktiva Electro-Voice ZLX-15BT monterades högt och riktat för att ge kapacitet för både tal och musik samtidigt som ljudet styrs mot aktivitetsytorna i stället för mot tak och andra hårda ytor.

I sporthallen installerades fyra Electro-Voice ZLX-15BT. Det är aktiva 15-tumshögtalare, vilket innebär att förstärkningen finns integrerad i respektive högtalare. Electro-Voice beskriver ZLX-15BT som en powered 15-tums tvåvägshögtalare med Bluetooth.

Lösningen ger hallen kapacitet för både tal och musik samtidigt som systemet kan hållas relativt kompakt. I en sporthall är högtalarplaceringen minst lika viktig som högtalarmodellen. Målet är inte bara att spela starkt.

Ljudet behöver nå aktivitetsytorna med så mycket direktljud som möjligt utan att onödigt mycket energi skickas mot tak och andra hårda ytor. Det ger bättre förutsättningar för tydligare tal och ett mer kontrollerat ljudfält.

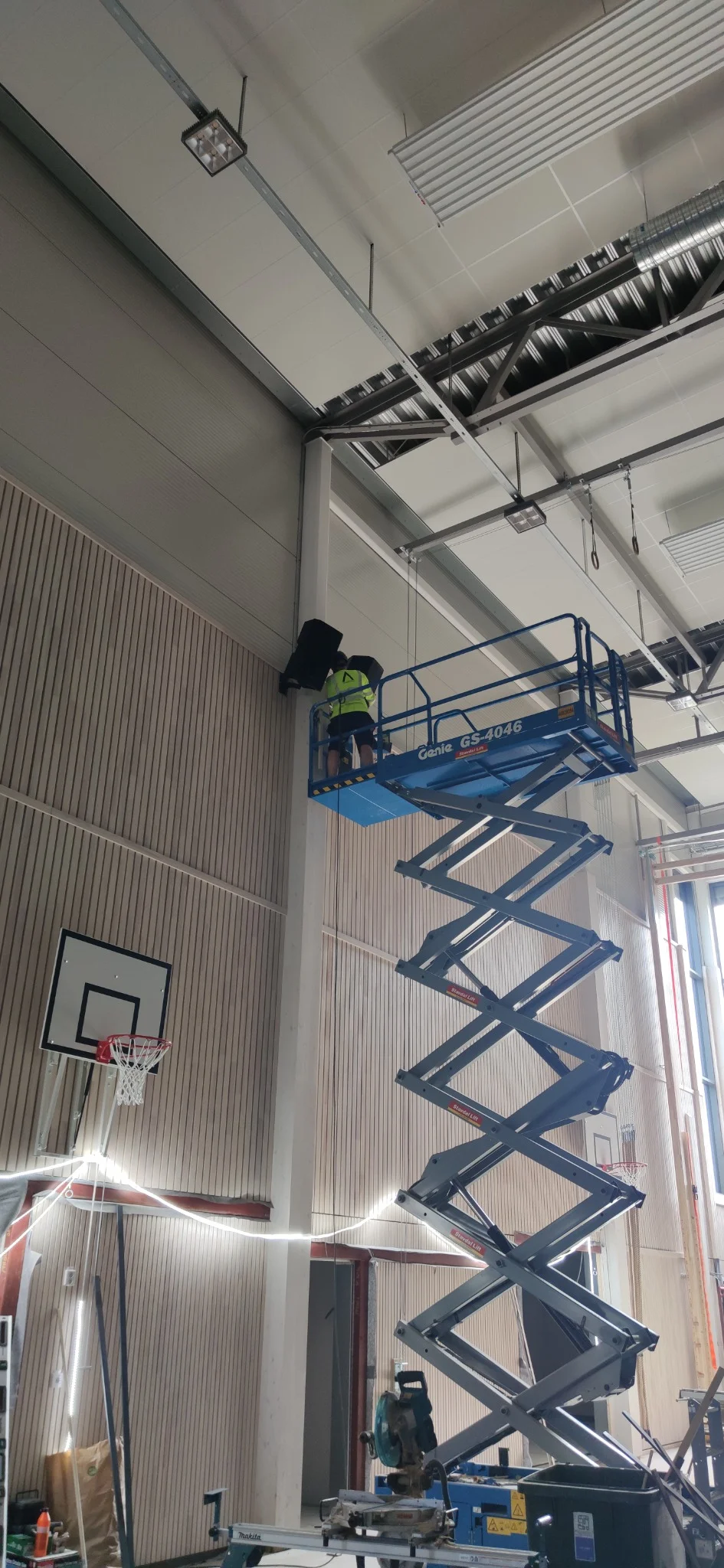

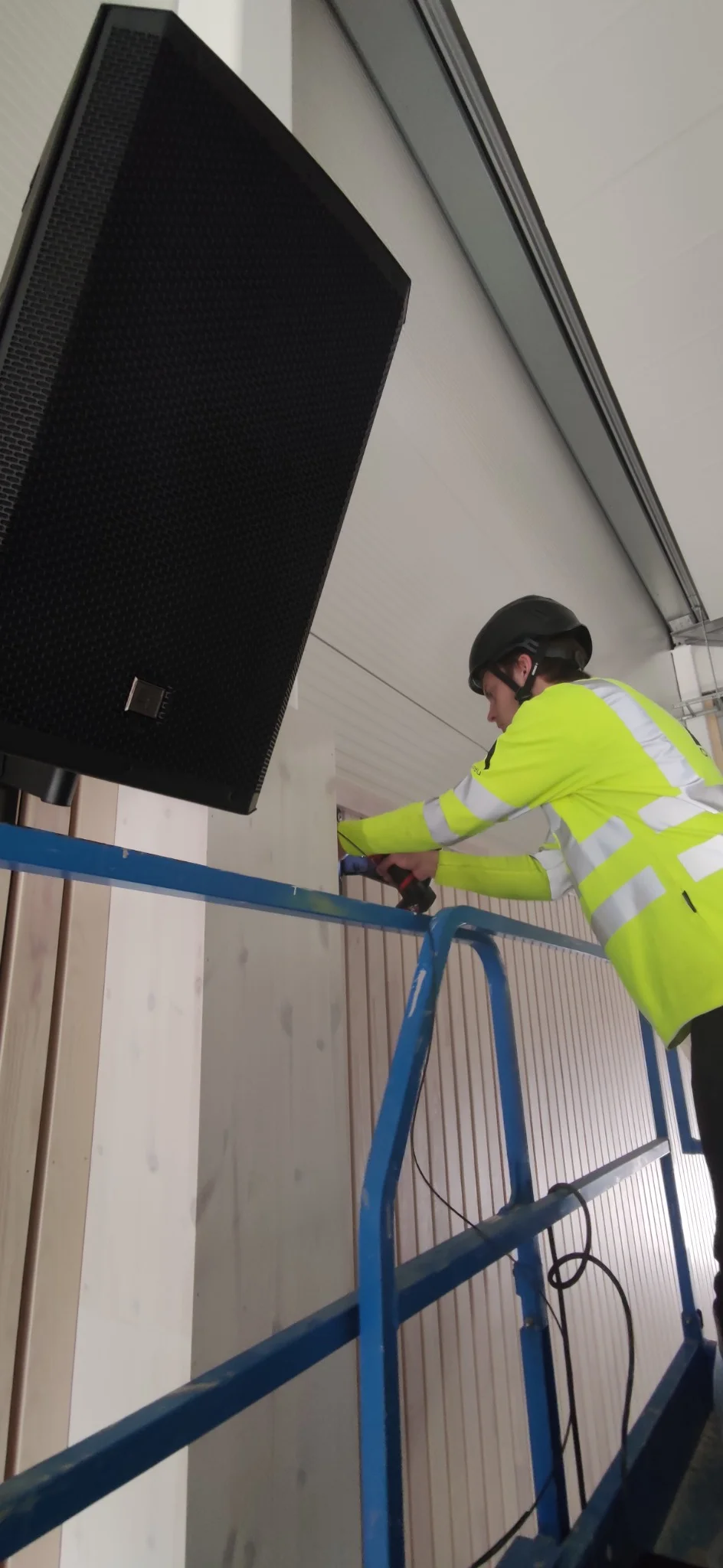

Installationsbilderna visar hur högtalarna monterades under byggskedet. I en fullstor sporthall behöver de sitta högt nog för att skyddas från normal idrottsverksamhet, ge rätt kastavstånd och kunna riktas mot de ytor där ljudet ska användas.

Att komma in medan byggnaden fortfarande är under färdigställande ger också bättre möjligheter att samordna montage, kabelvägar, el och övriga installationer. Det minskar behovet av efterhandslösningar.

En färdig AV-installation består inte bara av rätt produkter. Fästen, placering, riktning, kabeldragning och tillgång för framtida service är lika viktiga, särskilt när utrustningen sitter högt och ska fungera under lång tid utan att stå i vägen för verksamheten.

Hur får lärare och föreningar ett professionellt system utan att behöva vara ljudtekniker?

Varje hallzon har lokal anslutning för AUX, Bluetooth och mikrofon, medan Bose DSP och den automatiska zonlogiken arbetar bakom användarens enkla val.

Hallens användare ska inte behöva gå till ett centralt teknikskåp för att spela musik. Därför installerades två lokala AUDAC-paneler, en för respektive hallzon. Panelerna ger lokal tillgång till AUX, Bluetooth och mikrofoningång.

Det innebär att ljudet ansluts där verksamheten faktiskt pågår. En lärare eller tränare kan koppla upp en telefon via Bluetooth direkt på sin sida av hallen. En kabelansluten källa kan använda AUX, och ytterligare mikrofon eller annan lokal signal kan anslutas utan att hela systemet behöver byggas om.

När hallen är delad är den lokala användningen särskilt värdefull eftersom varje sida kan fungera självständigt. Bluetooth är bara gränssnittet användaren ser; bakom det ligger ett projekterat zonssystem som ser till att ljudet hamnar på rätt sida av hallen.

Sporthallen har också ett Sennheiser EW100 G4-system för trådlös mikrofon. Sennheisers G4-familj är ett professionellt trådlöst mikrofonsystem och ger den rörelsefrihet som behövs när talaren ska kunna röra sig över hallgolvet.

Den trådlösa mikrofonen gör hallen användbar för idrottsundervisning, samlingar, speaker, tävlingar, uppvisningar och föreningsarrangemang utan kabel eller fast talarplats.

Under skoltid används lokalen för undervisning och efter skoltid kan samma anläggning användas av föreningar och träningsgrupper. Systemet behöver därför vara både professionellt och lättanvänt. En lösning som kräver ljudtekniker varje gång någon vill spela musik fungerar dåligt.

Stockfallets skola visar tydligt varför AV-teknik behöver projekteras efter varje miljö. Skolgården behövde schemalagda signaler, manuella utrop och tåligt utomhusljud. Sporthallen behövde kraftigare ljud, trådlös mikrofon, lokala ljudkällor och två zoner som följer ridåväggen.
